钽酸铋量子点修饰洋葱圈结构的石墨相氮化碳的S型异质结构的光催化析氢性能
发布时间：2023-05-30 浏览量：1419
1. 文章信息

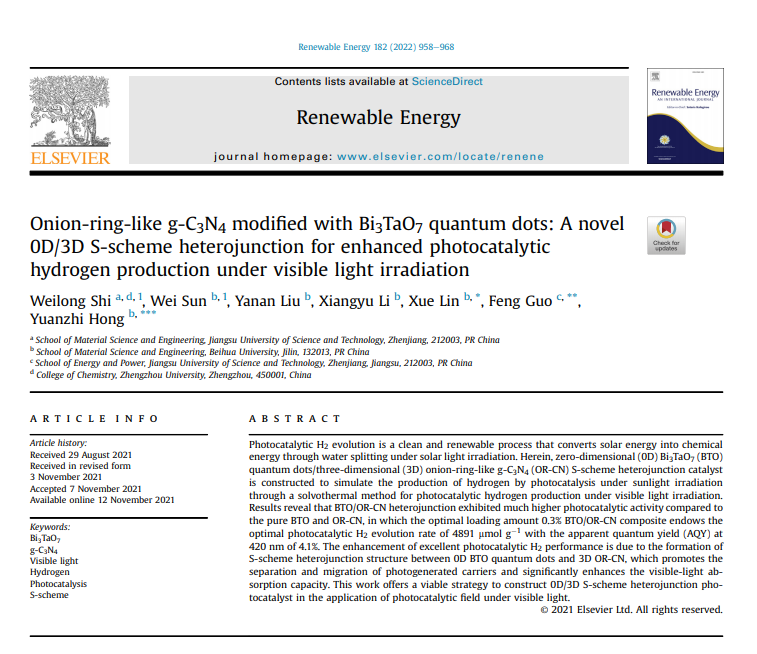

标题：Onion-ring-like g-C3N4 modified with Bi3TaO7 quantum dots: A novel 0D/3D S-scheme heterojunction for enhanced photocatalytic hydrogen production under visible light irradiation
中文标题： 钽酸铋量子点修饰洋葱圈结构的石墨相氮化碳的S型异质结构的光催化析氢性能
页码：958-968
DOI： 10.1016/j.renene.2021.11.030
2. 文章链接
https://www.sciencedirect.com/science/article/abs/pii/S0960148121015998?via%3Dihub
3. 期刊信息
期刊名：Renewable Energy
ISSN： 0960-1481
2022年影响因子： 8.634
分区信息： 中科院一区；JCR分区（Q1）
涉及研究方向： 工程技术，能源与燃料，绿色可持续发展技术
4. 作者信息：第一作者是 施伟龙（江苏科技大学）、孙苇（北华大学）（共同一作）。通讯作者为 林雪（北华大学），郭峰（江苏科技大学），洪远志（北华大学）。
5. 光催化活性评价系统型号：北京中教金源（CEL-PAEM-D8，Beijing China Education Au-Light Co., Ltd.）；气相色谱型号：北京中教金源（GC7920，Beijing China Education Au-Light Co., Ltd.）。
本工作利用SiO2微米球为硬模板和三聚氰胺为前驱体，通过空气化学气相沉积 （CVD）方法合成洋葱圈状结构的g-C3N4（OR-CN），且基于溶剂热法与0D Bi3TaO7量子点（BTO QDs）复合，形成0D BTO QDs/3D OR-CN S型异质结复合物光催化剂，在λ > 420 nm的可见光驱动下，讨论了不同质量比的BTO/OR-CN化合物催化剂在2小时内的析氢性能。其中，0.3wt% BTO/OR-CN样品赋予了最佳的光催化析氢速率为4891 μmol g-1，且在420 nm处的表观量子产率（AQY）为4.1%，约是相同条件下的OR-CN的3倍。其增强的光催化活性归因于0D BTO量子点与OR-CN之间形成了S型异质结，有助于促进光生电荷载流子的分散，且增强了可见光吸收强度，此外，通过4次循环实验，发现0D BTO QDs/3D OR-CN S型异质结复合物光催化剂具有优异的稳定性，有应用前景。

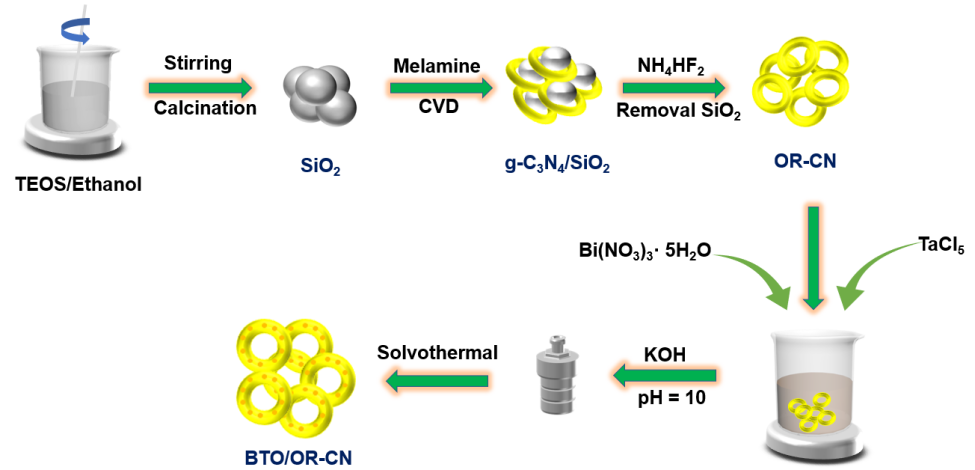

图1. 制备BTO/OR-CN化合物的实验过程
如图1所示，BTO/OR-CN的制备是通过加入0.2 g的OR-CN在BTO的合成过程中，合成的样品命名为xBTO/OR-CN，其中x代表BTO在化合物中的质量比，分别为0.1%，0.3%，0.5%，1.0%。此外，为了比较，合成了块体g-C3N4（B-CN）和0.3%BTO/B-CN复合物，B-CN的合成是通过一步煅烧3 g三聚氰胺，550 °C加热4小时，升温速率为2.3 °C/min，从而得到黄色的产物。0.3% BTO/B-CN复合物的合成类似于0.3% BTO/OR-CN复合物的合成过程，仅仅用B-CN代替OR-CN。

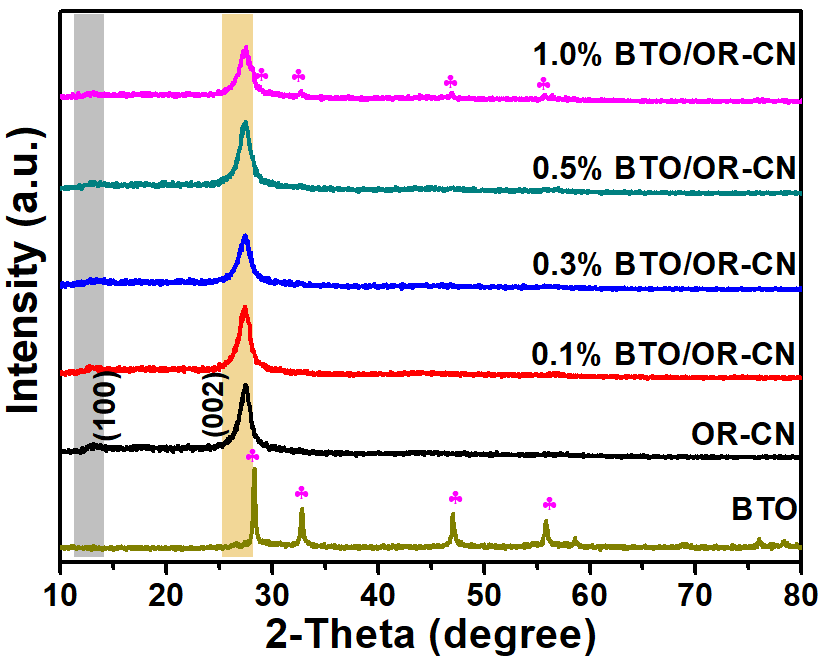

图2. BTO、OR-CN和不同复合物的XRD图
如图2示，OR-CN、BTO以及不同质量比的BTO/OR-CN化合物（0.1%、0.3%、0.5%和1.0%）的XRD图表征晶体结构和结晶度。对于BTO样品，2θ在28.2°、32.7°、46.9°和58.4°属于Bi3TaO7的（111）、（200）、（220）和（222）面（JCPDS:44-0202）。OR-CN拥有两个衍射峰在13.1°（100）和27.4°（002），分别归因于芳香单元的层内结构堆积基序和层间堆积基序。至于BTO/OR-CN化合物，引入BTO没有影响OR-CN的相结构，当负载0.1%、0.3%、0.5%和1.0%的BTO在OR-CN上，很难发现额外的BTO特征峰，这很可能是因为少量的BTO QDs。

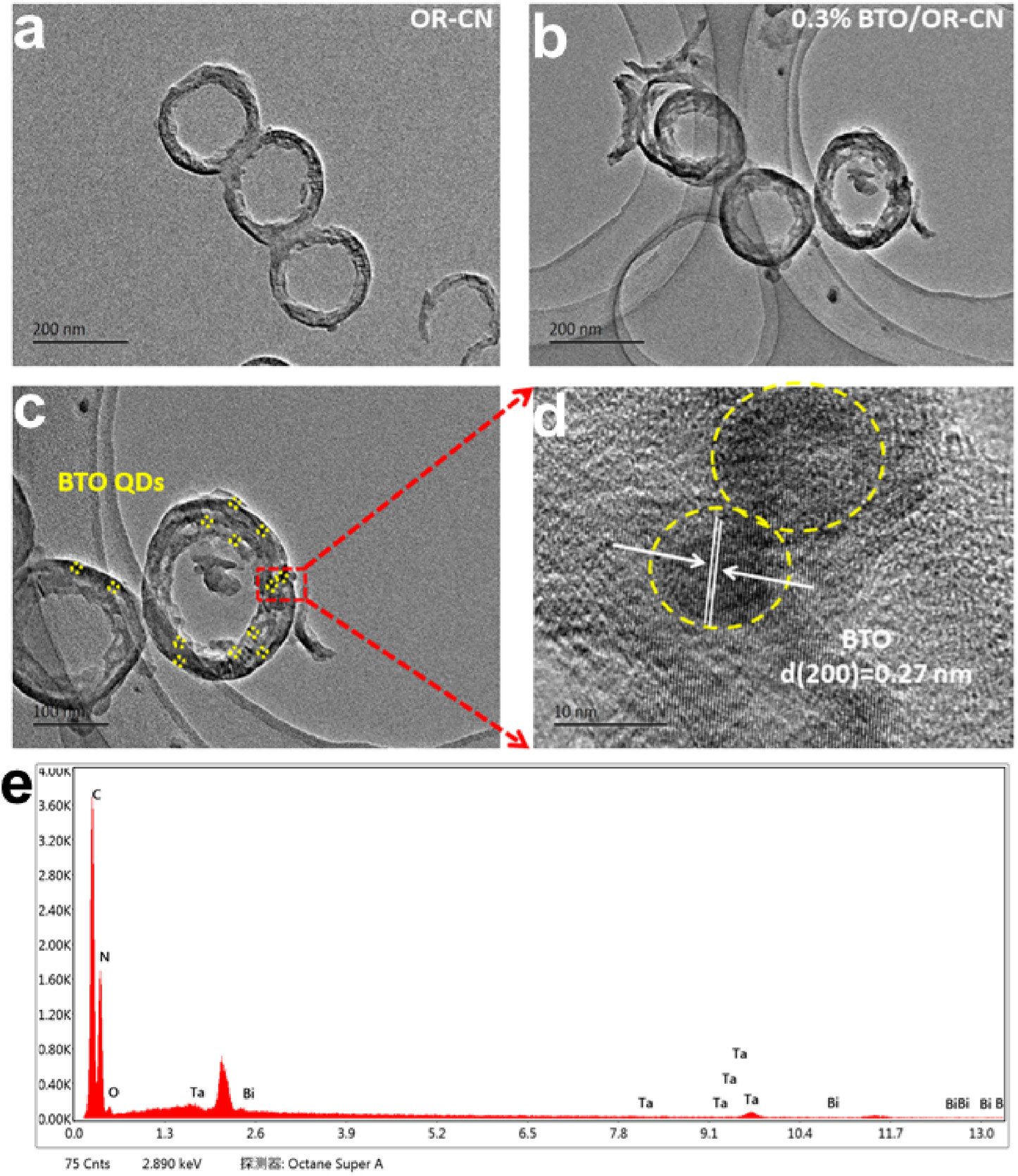

图3. OR-CN的SEM图（a）0.3% BTO/OR-CN复合材料的SEM图（b）TEM图（c）HRTEM图（d）和EDX图（e）
如图3所示，通过扫描电子显微镜（SEM）和透射电子显微镜（TEM）分析制备的样品的结构和形貌。OR-CN样品呈现了洋葱圈形状，尺寸大约在150-200 nm。负载BTO QDs在OR-CN的表面上形成BTO/OR-CN复合物之后，OR-CN的洋葱圈结构没有改变，但表面变得更粗糙。为了进一步清晰地观察BTO/OR-CN化合物，0.3%BTO/OR-CN的TEM图展现了BTO QDs均匀地分布在OR-CN表面上且与OR-CN底物亲密的接触，这有助于电荷的分散和转移。同时，化合物的高分辨透射图（HRTEM）反映了BTO和OR-CN之间有好的界面接触，其中，晶格间距为0.27 nm与Bi3TaO7晶格面（200）相匹配。展现了成功地构造了0D/3D BTO/OR-CN异质结催化剂。0.3%BTO/OR-CN的EDX图揭示了C，N，Bi，Ta，O元素的存在，进一步证实BTO QDs锚定在OR-CN的表面上。

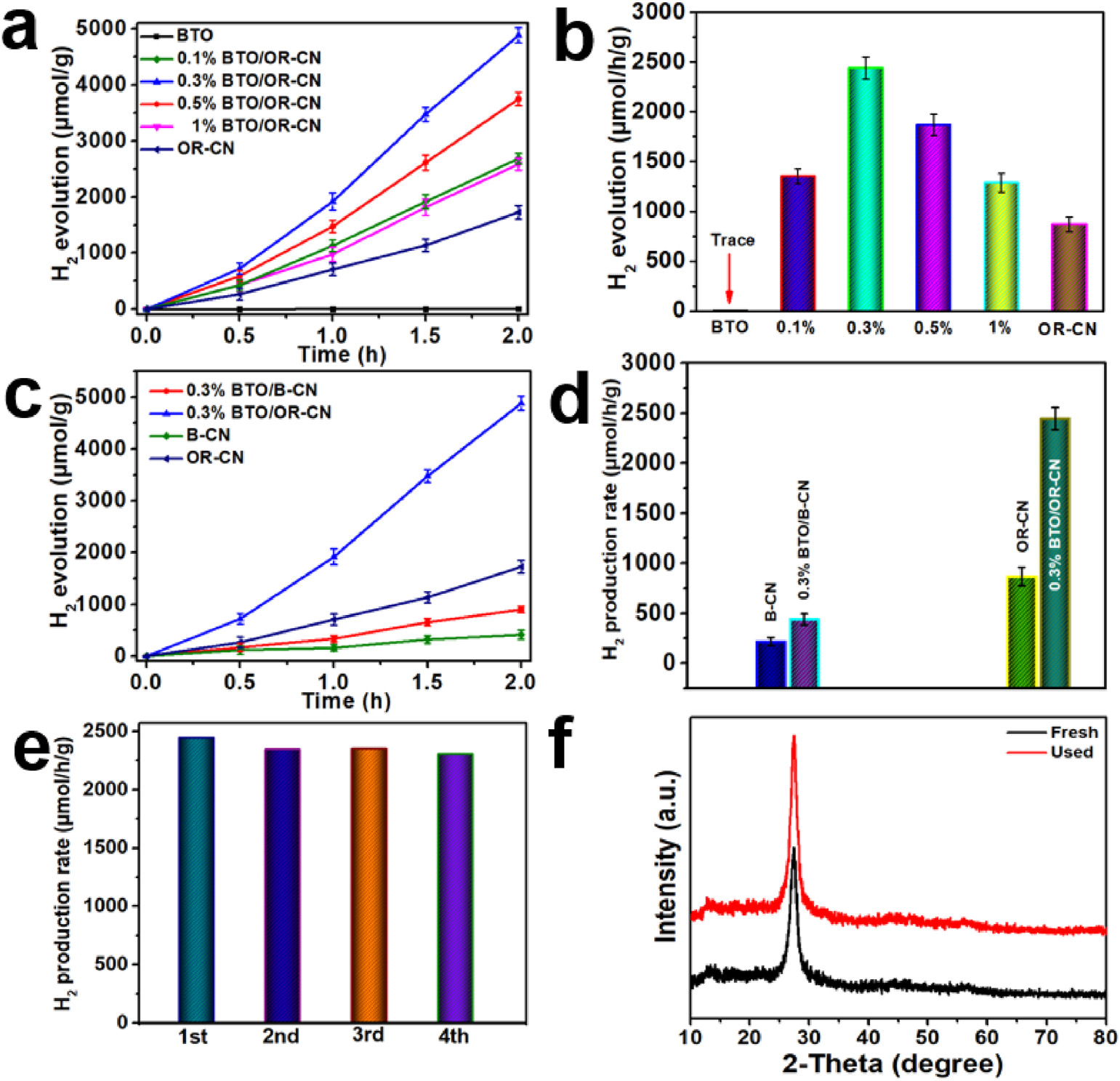

图4. 光催化产氢（a）析氢速率（b）B-CN、OR-CN、及其0.3%化合物光催化产氢（c）析氢速率（d）循环实验（e）循环实验前后的XRD图（f）
如图4所示，以300 W的氙灯作为光源（λ > 420 nm），研究了制备的样品的光催化析氢活性。结果表明制备的BTO样品几乎不产氢，而OR-CN在2小时辐照过程中产生了相对较低的氢气，约为1736 μmol g-1，这是由于BTO对可见光的吸收较低和电子-空穴的快速重组所致。当耦合OR-CN和BTO之后，光催化析氢活性显著的增强，其中，最佳的0.3% BTO/OR-CN复合材料展现了析氢量大约是4891 μmol g-1，是单组分OR-CN样品的3倍左右。同时，0.3% BTO/OR-CN异质结光催化剂在420 nm波长表现出较高的表观量子产率（AQY）为4.11%。当BTO QDs的加入量从0.1%增加到1.0%时，光催化析氢性能呈现出先增后减的趋势，其中，最优的0.3% BTO/OR-CN样品的光催化性能优于其他复合样品，这是因为构建了S型异质结，加速了光生电荷的传输和分布。此外，在OR-CN上引入BTO QDs可以增加比表面积、提供更多的活性位点、增强光响应强度和延长光诱导电荷寿命。随着进一步增加BTO QDs的量，光催化产氢速率减小，这是因为过量的BTO QDs负载在OR-CN表面可能会影响BTO QDs的分散，且由于屏蔽效应阻碍OR-CN的光吸收效率。因此，负载合适量的BTO QDs有利于光催化产氢。此外，最优样0.3% BTO/OR-CN的产氢速率为2445.5 μmol g-1。为了比较，还合成了0.3%BTO/OR-CN复合物，制备的样品的析氢量和析氢速率的排序：0.3%BTO/OR-CN>OR-CN>0.3%BTO/B-CN>B-CN，这表明CN的洋葱圈结构和化合物的异质结界面有利于提高光催化活性。经过四次循环实验，可以清晰地发现光催化析氢有轻微的降低。同时，XRD图也用于评价样品的稳定性，循环前后的XRD图没有发生改变。这些结果展现了制备的 BTO/OR-CN样品拥有优异的稳定性和光催化析氢活性。
图5. MS图（a和b）S型异质结机理（c）BTO/OR-CN复合物光催化析氢中光生电荷分离转移机理（d）
利用Mott-Schottky（MS）图确定OR-CN和BTO的能带结构。OR-CN和BTO样品的质谱图在1000、2000和3000 Hz处呈现正斜率，说明OR-CN和BTO具有典型的n型半导体特征。OR-CN和BTO在接触前的带位置存在偏差，OR-CN是一种费米能级较高的还原型光催化剂，而BTO是一种费米能级较低的氧化型光催化剂。此外，通过紫外光电子能谱（UPS）计算了OR-CN 和BTO的功函数，分析了界面电荷转移过程。确定OR-CN和BTO样品的二次电子截止边的结合能（Ecut-off）分别为16.921 eV和16.054 eV。然后，BTO和OR-CN在黑暗中密切接触后，OR-CN的CB上的电子自发地流向BTO，直到二者的费米能级达到相同水平。因此，OR-CN组分失去电子并携带正电荷，导致OR-CN的CB边缘向上弯曲，同时，BTO组分得到电子，电子在其CB上积聚，BTO带负电荷，导致CB边缘向下弯曲，从而，OR-CN和BTO界面形成内部电场。在可见光的照射下，电子在内部电场和库伦相互作用的驱动下由BTO的CB转移到OR-CN的VB上与空穴复合，此外，保留在OR-CN的CB上的电子和BTO的VB上的空穴将分别参与光催化氧化还原反应。基于以上的分析，提出了BTO/OR-CN光催化反应的可能的S型机理，在可见光的照射下，BTO和OR-CN中价带（VB）上的电子跃迁到导带（CB）上，价带上形成空穴，BTO导带上的电子可以转移到OR-CN的价带上并与空穴结合。由于OR-CN导带的电势比H+/H2（0 eV vs. NHE）更负，所以，H2O分子可以与电子反应生成H2。用三乙醇胺（TEOA）猝灭BTO价带上积累的空穴。
