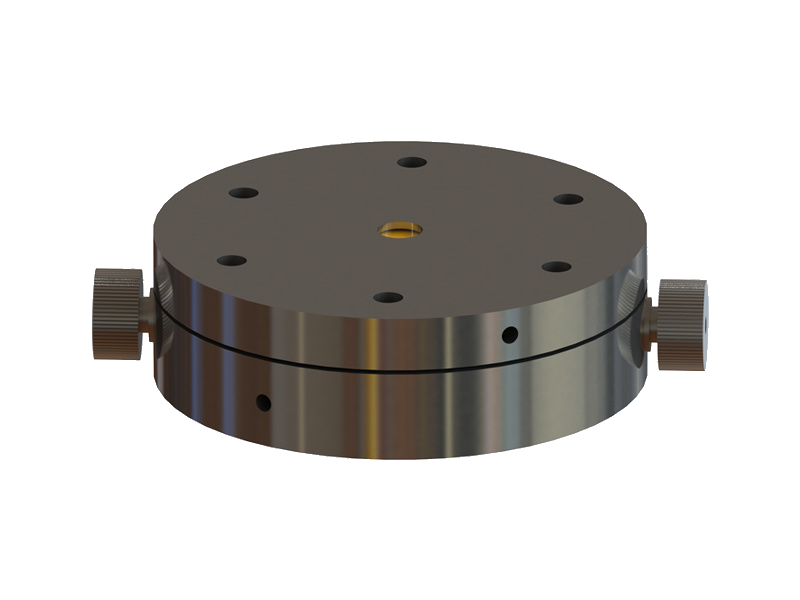

原位拉曼电池测试池E705——固态电解质
主体材质 | 密封部件材质 | 窗口片材质 | 主体外尺寸 | 窗口有效 | 样片距离窗口 | 窗口片厚度 | 适合安装样片大小 | 内腔直径 | 用途及特点 |
316不锈钢、PEEK | 聚四氟乙烯、氟橡胶 | 蓝宝石 | Ø55×20
| Ø5
| 2.7mm
| 0.5mm
| Ø10
| Ø10
| 1、可做固态电解质的电池充放电测试； 2、研究待测材料在电化学测试中的原位光谱 |

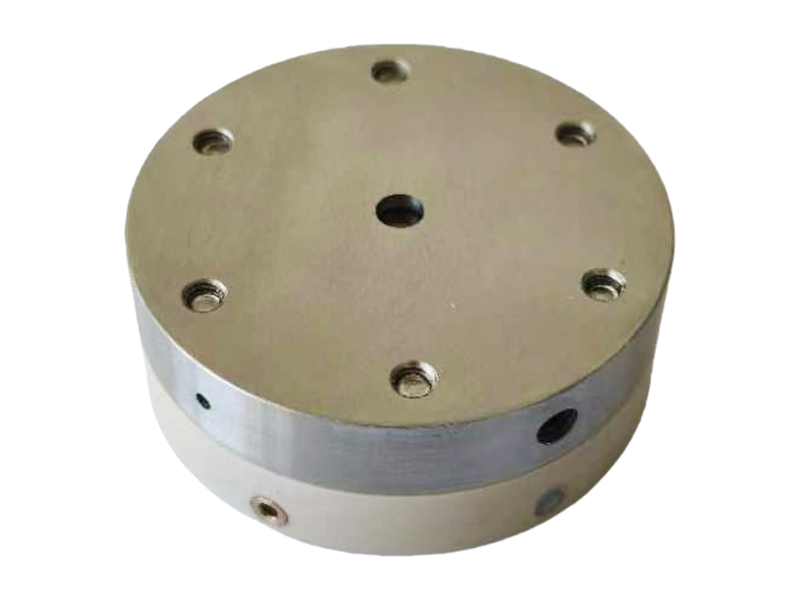

原位拉曼电池测试池E704B——两电极+通气
主体材质 | 密封部件材质 | 窗口片材质 | 主体外尺寸 | 窗口有效 | 样片距离窗口 | 窗口片厚度 | 适合安装样片大小 | 内腔直径 | 用途及特点 |
316不锈钢 | 聚四氟乙烯、氟橡胶
| 石英片
| Ø60×18
| Ø5（Ø8可选）
| 2mm
| 0.5mm
| Ø12-Ø16（Ø5窗口）、Ø15-Ø16（Ø8窗口） | Ø16
| 可通气，可在气体循环条件下进行测试。 |

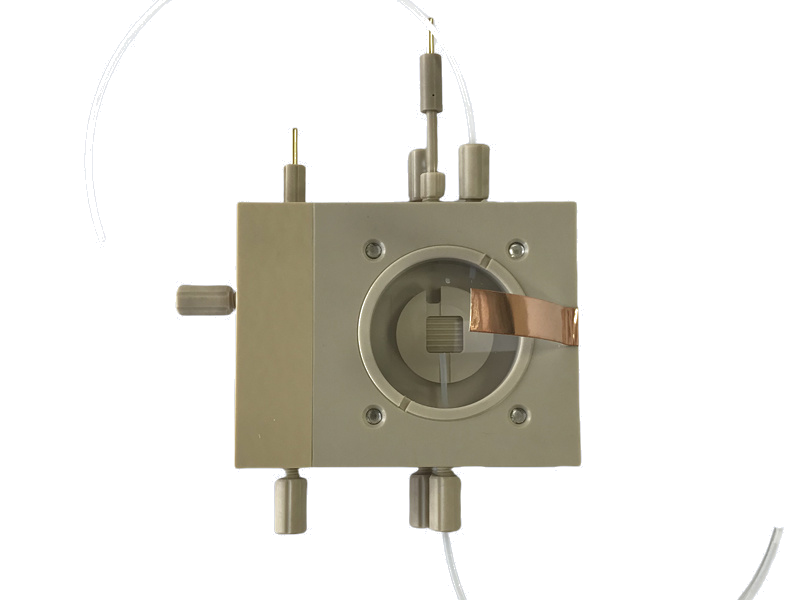

电化学原位拉曼测试池 K008
主体材质 | PEEK(聚醚醚酮)
|
窗口片材质 | 蓝宝石
|
主要参数 | 工作面距离窗口3.5mm 外形尺寸90*70*20mm 工作样片的反应面10*10mm 窗口有效Ø40mm，蓝宝石厚度1mm 工作电极表面到窗口片下表面 距离2.5mm 标配含铂对极、氯化银参比 工作电极碳纸，工作电极片需是自身不渗漏材质。 |
适合安装样片尺寸 | 15*15
|
用途及特点 | 气体流道设计，使气体扩散均匀，电解液可循环流动 |

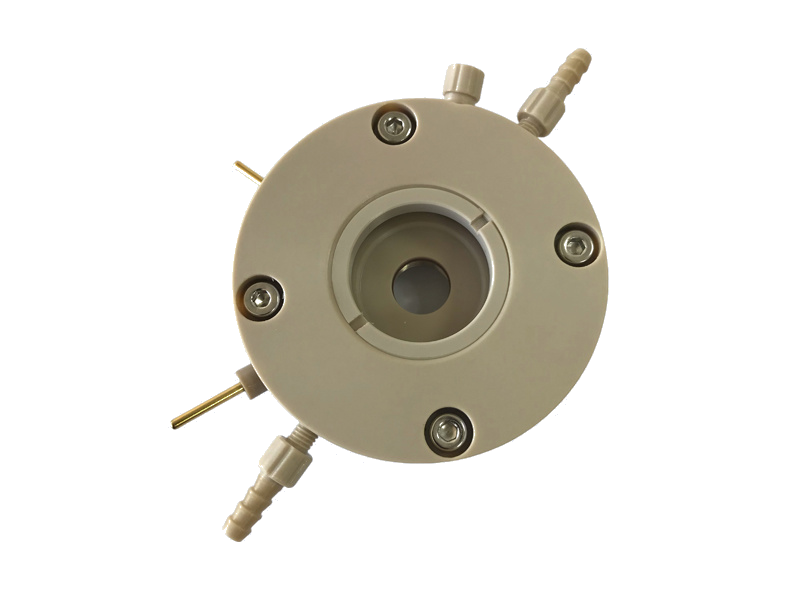

电化学原位拉曼测试池K004
材质 | 主体材质：聚四氟乙烯或Peek（默认发Peek材质） 窗口片材质：石英片
|
主要参数 | 外尺寸：Ø70*22 窗口有效Ø27，石英片厚度1mm 工作面距离窗口间距可调 |
用途及特点 | 标配含内置铂丝对极，氯化银参比（如用于非水体系，也可选配非水银离子参比），工作电极另外选购（多用Ø5玻碳圆盘电极）； 圆盘工作电极也可作为集流体适用于安装碳纸、泡沫镍等用户自备工作样片 |

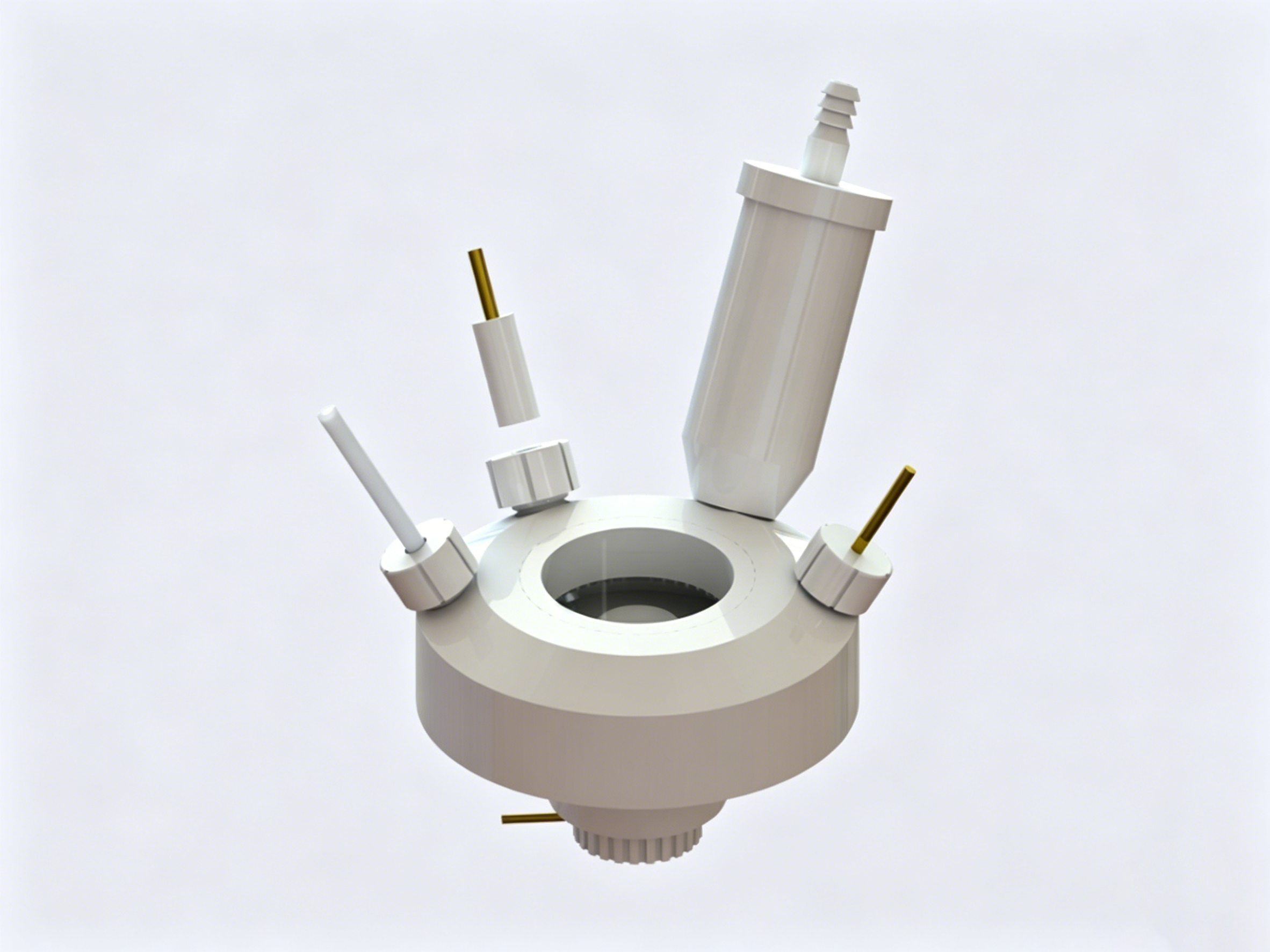

电化学原位拉曼测试池K006
材质 | 主体材质：PTFE(聚四氟乙烯) 窗口片材质：石英片
|
主要参数 | 外尺寸：Ø62*20，安装工作电极后总厚度约50mm（工作电极高度可调） 窗口有效：Ø27 窗口片厚度：2mm 工作面距离窗口间距可调
|
用途及特点 | 标配含内置铂丝对极，氯化银参比（如用于非水体系，也可选配非水银离子参比），工作电极另外选购（多用Ø5玻碳圆盘电极）。 圆盘工作电极作为集流体适用于安装碳纸、泡沫镍等用户自备工作样片，可定制 |

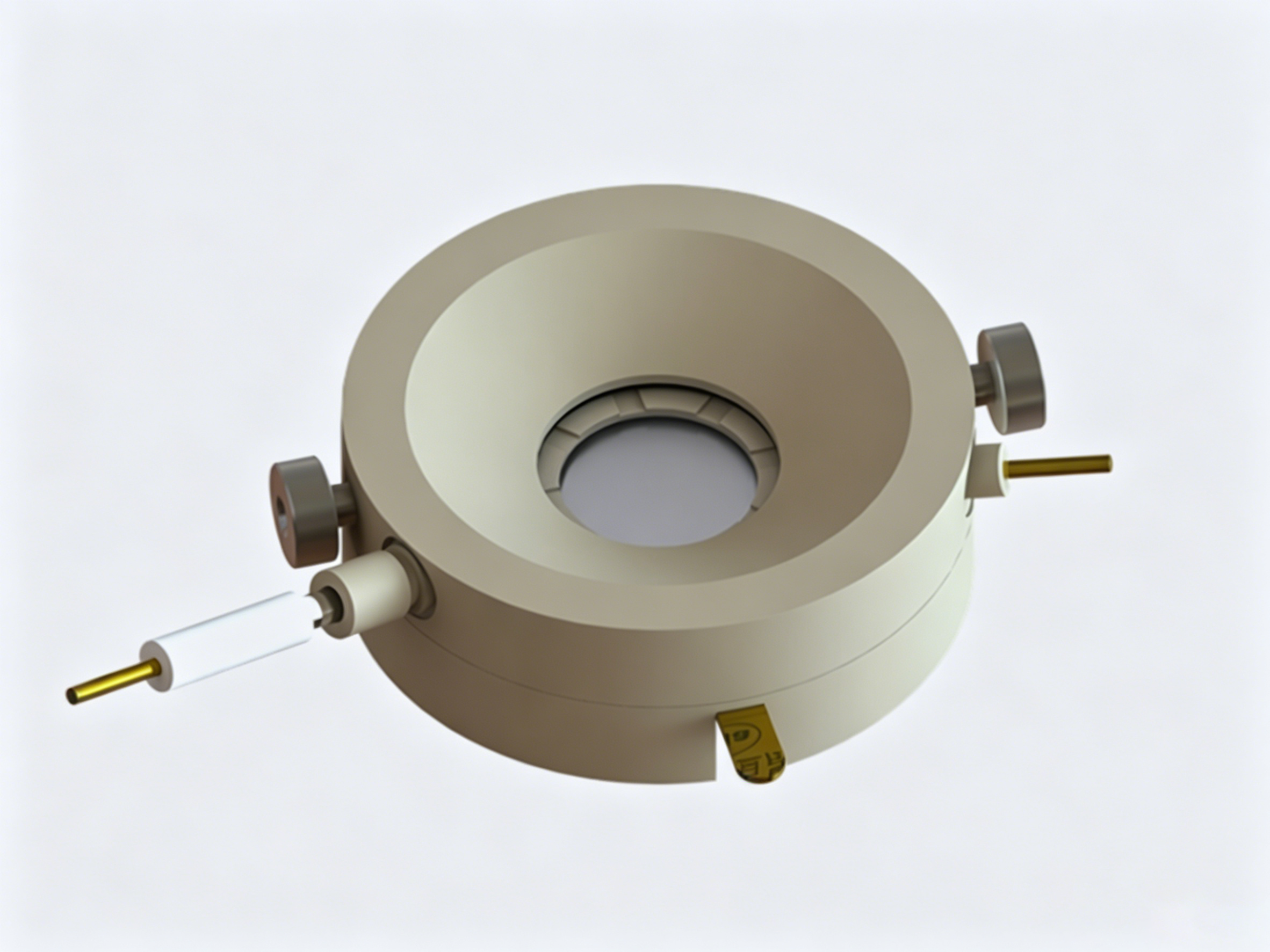

电化学原位拉曼测试池K005
材质 | 体材质：PEEK（聚醚醚酮） 窗口材质：石英片 密封配件材质：氟橡胶
|
主要参数 | 外尺寸：Φ70×24，容积6毫升 窗口有效Ø27， 窗口片厚度1mm 适合安装尺寸：25*25*（0~2.2厚度）mm，有效反应面Ø22 工作电极表面到窗口片下表面 距离2mm |
用途及特点 | 适合安装片状工作电极，如ITO,FTO导电玻璃,各种金属样片等 三电极，标配含铂对极和氯化银参比，工作样片自备 |

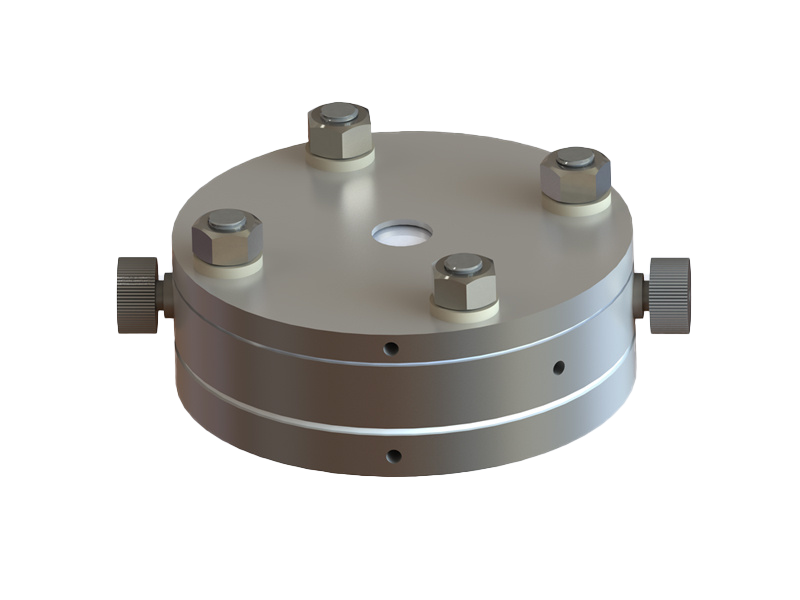

原位拉曼电池测试池E704A——两电极+通气+负极保护
材质 | 主体材质：316不锈钢 密封部件材质：聚四氟乙烯、氟橡胶 窗口片材质：石英片 |
主要参数 | 主体外尺寸：Ø54×19 窗口有效：Ø5（Ø8、Ø10可选） 样片距离窗口：2mm 窗口片厚度：0.5mm 适合安装样片大小：Ø12-Ø16（Ø5窗口）、Ø15-Ø16（Ø8窗口） 内腔直径：Ø16 |
用途及特点 | 1、可通气，可在气体循环条件下进行测试。 2、负极隔膜保护，减小负极的损耗，有效延长实验时间。 |

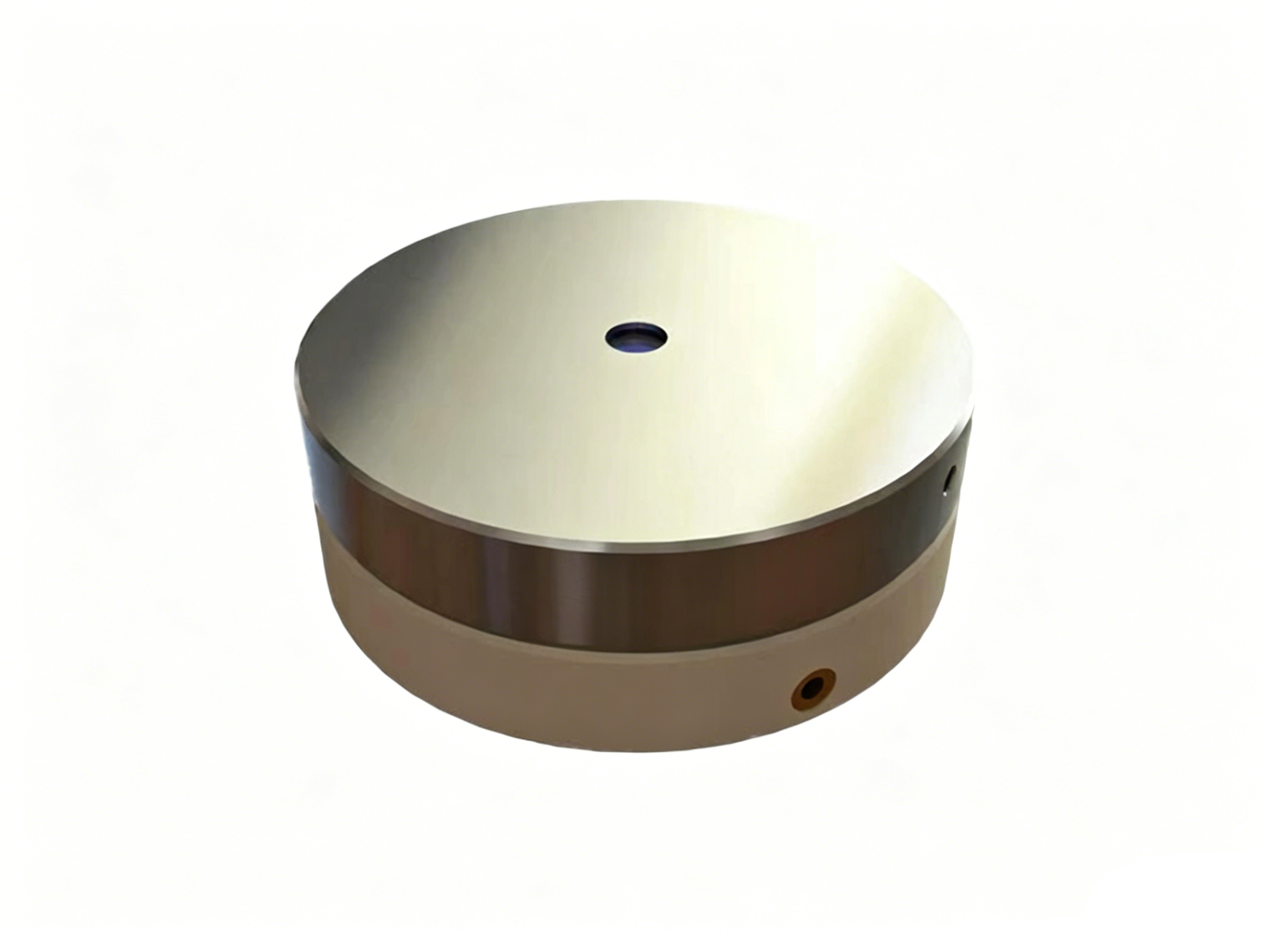

原位拉曼电池测试池E702——两电极不通气
材质 | 主体材质：316不锈钢、PEEK 密封部件材质：聚四氟乙烯、氟橡胶 窗口片材质：蓝宝石
|
主要参数 | 主体外尺寸：Ø54×20 窗口有效：Ø6 样片距离窗口：2mm 窗口片厚度：0.5mm 适合安装样片大小：Ø10-Ø16 内腔直径：Ø16
|
用途及特点 | 1、可做电池充放电测试； 2、研究待测材料在电化学测试中的原位光谱； |
原位拉曼电池测试池E703——三电极+通液（可做两电极+通气用）
材质 | 主体材质：316不锈钢 密封部件材质：聚四氟乙烯、氟橡胶 窗口片材质：石英片
|
主要参数 | 主体外尺寸：Ø60*20mm 窗口有效：Ø5（Ø8可选） 窗口片厚度：0.5mm 样片距离窗口: 2mm 适合安装样片大小：Ø12-Ø16（Ø5窗口）、Ø15-Ø16（Ø8窗口） 内腔直径：Ø16 |
用途及特点 | 1、可做电池充放电测试； 2、研究待测材料在电化学测试中的原位光谱； |
