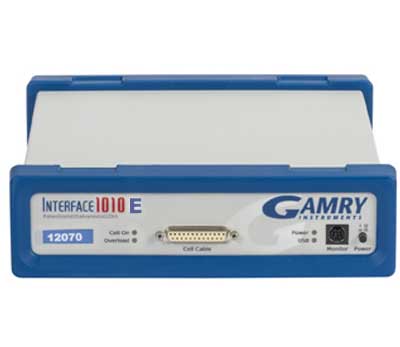

Interface 1010E

型号:Interface 1010E

产地:美国

简介:Interface1010TM电化学工作站(恒电位仪 恒电流仪 ZRA)是非常受欢迎的 Interfacel000的更新产品。阻抗频率升级到2MHz,同时增加温度监控功能。非常适合腐蚀硏究、...

立即联系

电化学应用:

电化学阻抗谱-EIS

EIS是一种强有力的工具而被广泛地应用。 Gamry的EIS测量技术结合了新的硬件设计和复杂的数据采集系统。 Interface1010继续保持这些创新,使EIS测量技术更容易使用,结构更紧凑,结果更准确,性价比更高。 Gamry的EIS技术包括恒电位、恒电流、混合阻抗和 Mott-Schottky技术。该软件还包括优化的多频率正弦波恒电位、恒电流EIS测量技术


腐蚀
电化学腐蚀测试是 Gamry仪器的主要服务对象之一。 Interface1010也不例外,提供了所有的腐蚀测量技术,其中也包括EIS。直流腐蚀技术-包括14种技术,从基本的到高级的腐蚀测试试验。
电化学噪声-针对不同实验的复杂性,采取不同的方法和设置,包括最强大的噪声测量和分析软件。
电化学频率调制-一种无损的多频率调制技术,可以给出Tafe1常数和腐蚀速率。给出随机因子,确定试验数据的准确性和局部腐蚀的敏感性。
临界点蚀温度- ASTM G150标准。配置 Gamry制造的临界点蚀电化学池达到这一特殊的需要。
物理电化学
Gamry Interface1010提供了一套完整的物理电化学分析测试技术。这些方法包括线性扫描法、循环伏安法、计时电流法计时库仑法、计时电位法、差分脉冲法、方波伏安法等。计时电流和计时电位法可包括多个步骤或多次重复测量
电池,燃料电池,超级电容器
Gamry Interface1010除了包括常规的EIS,CV等方法,还包括些独特的测试技术,并设有专门的PWR800软件包测试评估能源器件的特征
膜和涂层
材料与腐蚀科学家在研究膜和涂层时,EⅠS是电化学测试的主要手段之一。对于一些腐蚀科学家来说,DC腐蚀试验可能是适用的,对其他电化学家来说,物理电化学或能源器件系统的电化学测试技术是合适的。 Gamry Interface1010提供了所有的技术
并且有4探头的设置,不会和电子转移阻抗产生相互影响,准确进行膜阻抗测试
更多应用
Gamry的软件功能,远远超出上述设定的标准实验。真正的前面面板软件, eChem工具包允许用户实现一些特殊的想法而进行Interface1010,或者把Gamry还可以提供非标准实验技术的解决方案,满足用户可能需要的技术。欢迎联系我们和进一步讨论您的应用要求
高性能
Interface1010是 Gamry高性价比的研究级水平的高端恒电位仪/恒电流仪/零电阻电流计(ZRA)电化学工作站。尤其适合于物理电化学/基础电化学实验室测试选择。高性价比使其成为多通道的选择之一,多通道中每一通道的性能和单通道完全一致
低噪声
由于电子元件和物理规律,每一台恒电位仪都有噪声水平。电路板布局和过滤器的精心设计,可以降低噪声
对测量的影响。 Gamry工程师设计的 Interface1010,是目前恒电位仪屮噪声的典范之一
DSP数据采集模式
Interface1010采用6000赫兹获取数据,通过过采样提高理想的信噪比。DSP技术和仪器低噪声的结合特征, Gamry对低噪声定义带来」新的意义
准确的阻抗测量
Interface1010配备了内置式FRA技术执行ES测量,而无需昂贵的外置式FRA或护展模块。采用 Gamry电化学阻抗谱软件,完成从10μHz-2MHz的阻抗测量。由于 Inter face1010有宽的电流测试范围,可以准确地测量从1010欧姆到0.001欧姆的阻抗。
过滤器
Interface l010的电压和电流通道分別采用了10个有效的过滤器,为了不影响准确的测量,这些过滤器可以屏蔽外部信号和噪卢。
Interface l010提供自动选择过滤器的数据采集模式,同时还提供专家级用户选择手动调整来实现过滤。

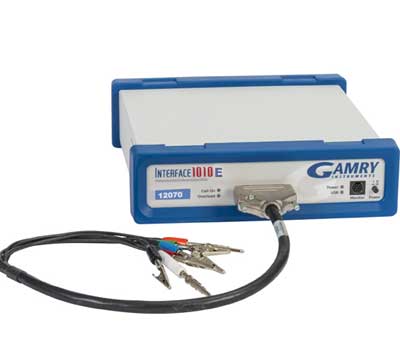

智能电极引线

Interface1010的设计采用了高性能的电极引线,标准电解池电极引线经过优化,可以降低引线内导线和绝缘体之间的低杂散电容和高电阻之间的隔离。智能电极引线可以保证高阻抗体系获得更好的的EIS结果,保证高速采集试验数据条件下的真实信号。一套特殊设计的低
阻抗电线,专门应用于电池和超级电容器的EIS测量,也可以延长引线而降低电感效应。

多级开关

Interface1010采用了复杂的两阶段电开关。第一阶段是继电器开关,确保纯电气隔离。第二阶段是超高速M0SFET开关,零距离按触反弹。第二阶段允许获更好的信号避免或者减少尖峰,并以其作为电流中断的取补偿手段

差分静电计

高阻抗和低输入电流是 Gamry差分静电计的标志。高阻抗可以确保无杂散电流影响测量电路的电流泄漏。低输入电流的装置,它可以检测微小电压的变化。 Interface1010采用不只一个静电计,还有第二个,专门用于零电阻电流计。 Gamry恒电位仪是电化学噪声和电偶腐蚀的理想选择。

双位数字模拟转换器信号发生器

两个16位数字一模拟转换器(DAC)提供所需的信号。使用偏置DAC设置DC信号,扫描的DAC提供扫描信号,我们可以优化输出信号的分辨率和精度。

优越性:

Interface1010TM电化学工作站(恒电位仪/恒电流仪/ZRA)是非常受欢迎的 Interfacel000的更新产品。阻抗频率升级到2MHz,同时增加温度监控功能。非常适合腐蚀硏究、电池测试、传感器开发和物理电化学的研究等领域。Interface1010TM是 Gamry有价值产品之一。

该产品有三种型号可以满足您的研究与测试需求

1)Interface1010T-专门为教学实验室设计的型号。可以进行基本的物理和分析电化学、直流腐蚀和交流阻抗测量,最高频率为20kHz。

2)Interface1010B-电化学研究的基本型号。适合物理电化学、脉沖伏安法、直流腐蚀、电化学能源器件测试和阻抗测量,最高频率为20kz。

3)Interface1010E-通用型号。可以满足任何类型的电化学实验要求

特点:


灵活性和高性能

9个电流档位,10nA-1A,可增益至11个电流档位。

浮地功能

Interface1010的设计包括接地到真正的浮地功能。 Interface1010可以测量接地的

工作电极或者在同一个浴液甲的多个电极的电化学性能

便携性

重量仅为2kg,轻松用于课堂教学、工业现场测量以及置入手套箱,

Interface1010继续发扬高性能和高便携性的优点。

低噪声

Gamry是世界先进的低噪音电化学工作站设计专家, Interface1010TM同样表现出色

本体噪音<20μV。

卓越性能

Gamry多通道电化学工作站提供了大的灵活性,每个通道可以单独操作,通道间不受影响及干扰。

独立性

每个通道是独立的和浮地的,可以进行接地电极和多个工作电极的测试。

高带宽

Gamry多通道可以允许每个通道靠近电解池,缩短电极导线长度,提高带宽

扩展性

Gamry多通道电化学工作站可以拆开任何一个通道,轻松地带到现场或者另外一个实验室

进行电化学测量。

取出任何的双通道,可以扩展为旋转圆盘/环盘电极电化学测试系统、光电化学测试、

扫描电化学显微镜、氢扩散测量系统等等。


技术参数

                        电化学阻抗谱系统



系统

恒电位仪

恒电流仪

零电阻电流仪

浮地设计(与地绝缘)

电极连接

2,3或者4电极

最大电流

±1 A

电流范围

9 (10 nµA-1A)

电流量程(包括内部增益)

11

最小电流分辨率

3.3 fA

最大施加电位

±12 V

上升时间

<1 μs

最小时间基数

10 μs

噪声和纹波(典型的)

<20 μVrms

重量

2.4 公斤

2.4 公斤

24 (W) x 6 (H) x 27 (D) 27 厘米


控制放大器

槽压

±20 V(@ 1A)

Output Current

>±1 A

速度设定

5

增益带宽(典型)

980, 260, 40, 4, 0.4 kHz



EIS测量

频率范围

10μHz - 2 MHz

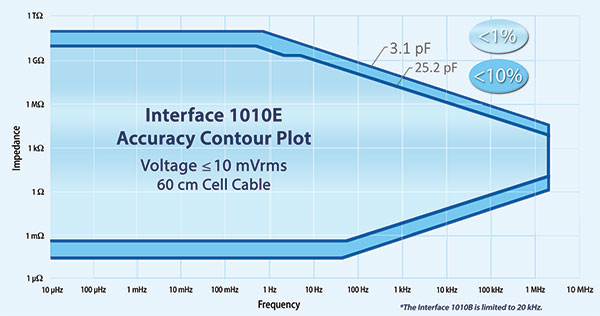

阻抗精确图

见阻抗精确图

施加电压振幅

2.33 V maximum
17.8 μV minimum



电位计

输入阻抗

>1012Ω

输入电流

<20 pA

带宽

>10 MHz

共模抑制比

>80 dB (10 kHz)
>60 dB (1 MHz)


电位

施加精度

±1 mV±0.2%设置范围

施加分辨率

200 μV, 50 μV, 12.5 μV/bit

测量精度

±1 mV ±0.3%读数范围

测量分辨率

1 μV, 10 μV, 100 μV, 400 μV/bit


施加 电流

施加 精度

±5 pA ±0.3%量程

施加分辨率

0.0033%



测量电流

测量精度

±5 pA ±0.3%施加/测量分辨率

测量分辨率

0.0033%

施加/测量分辨率

>10 MHz (1A - 100 μA)
>1.5 MHz (10 μA)
>0.15 MHz (1 μA)
