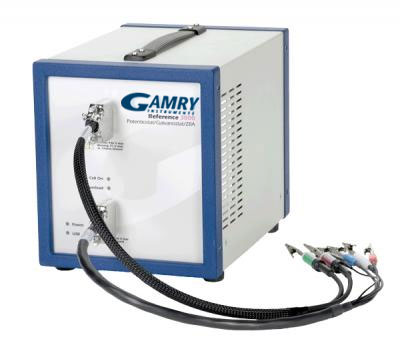

REF3000电化学工作站是高性能的恒电位仪/恒电流仪/ZRA，最大电流为 +/- 3 安培，最大电压为 +/- 32 伏特。Reference 3000TM 推荐用于电池、电容器或燃料电池的开发，还可用于一般电化学测量。

概述

Reference 3000 是 Reference 系列恒电位仪的全新产品。 Reference 3000 是独立运行的高电流、高性能恒电位仪，其具有从 3 安培到 300 皮安的 11 种电流范围，以及高达 32 伏特的槽压。 而内置的电化学阻抗谱电子设备使得 Reference 3000 实现了 10 μHz 至 1 MHz 的测量频率范围。 此外，Reference 3000 还具有一种可选的独特功能，能够对另外 8 种电压进行测量。 而本产品的面世，将在能源存储和转换 (ESC) 的测量应用方面发挥重大作用。

应用

·电池、燃料电池和超级电容器

·合成化学

·电镀研究

·传感器开发

·动力学和热力学测量

·电化学阻抗谱

·腐蚀测量

·分析电化学

标准特性

· 2、3 和 4 电极测量

· 高压电位计模式，可测量和施加高达 32V 的电位

· 3 种控制模式：恒电位、恒电流和零电阻电流计。

· 电绝缘

 浮动式仪器：可与运行的燃料电池、电池和高压釜一同使用。

· 独立的电压和电流电缆

  始终精准的 EIS 测量。

· 携带方便

  大小相当于两本化学教材，重约 5 千克（11 磅）。 使用 USB 2.0 连接即可与 Windows 计算机轻松相连。

· 内置 EIS

 内置 DDS 可在 10 µHz 至 1 MHz 的范围内执行 EIS。 参见精度等值线图。

· DSP（数字信号处理）模式

 可进行超采样，改善信噪比。

· 电流中断和正反馈 iR 补偿

 Gamry 恒电位仪及其控制软件可采用控制回路算法，准确测量和校正未补偿的电阻。

· 辅助 I/O

  通过更多的 I/O 接口控制附加设备，其中包括： 外部信号输入、模拟电压输出、模拟电流输出、辅助 A/D 输入以及其他 I/O 接头。

· 可容纳多个恒电位仪

  在一台计算机上，可连接和安装多达八个 Reference 3000 恒电位仪（需要 USB 集线器）。

· 高压电位计

 采用特殊的高压电位计，对高达 ± 32 伏特的电压进行测量和恒电位控制。

· 安装便捷

  加载 Gamry 软件，再连接 USB 数据线，即可启动实验。

· 保修服务

  提供 2 年原厂保修服务。

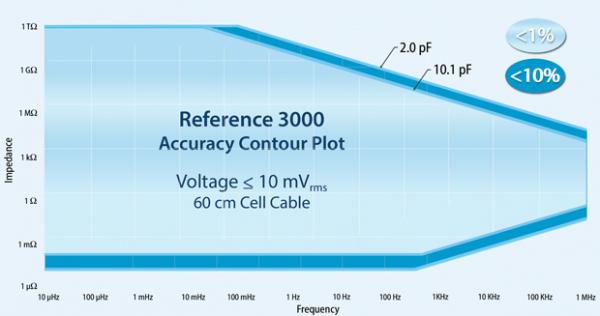

精度等值线图

  精度等值线图将详细展示在实际操作中可实现的各种仪器性能。 此结果包括电化学池电缆。

规格

恒电位仪	是
恒电流仪	是
零电阻电流计	是
电化学池连接	2、3 或 4
浮地式（与地绝缘）	是
重量	6 kg
尺寸	20（宽）x 23（高）x 30（深）cm
系统
最大电流	高电流：±3 A 高电压：±1.5 A
电流范围	11
电流范围（含内部增益）	13
最小电压分辨率	1μV
最小电流分辨率	100 aA
最大施加电位	±11 V 堆叠模式：±32 V
上升时间	<250 ns
噪声和波动	<2μV rms
最小时基	3.333μs
最大时基	715 s
最小电位阶跃	12.5μV
模拟/数字转换器	16 bit
每次实验的最大数据点数	262,143
EIS 测量
频率范围	10μHz - 1 MHz
EIS 精度	参见精度 等值线图
最大 AC 振幅	2110 mV rms
最小 AC 振幅	4.03μV rms
控制放大器
槽压	高电流：±15 V 高电压：±32 V
输出电流	>±3 A
速度设置	5
单位增益带宽	980、260、40、4、0.4 kHz
电位计
输入阻抗	>1014Ω
输入电流	<10 pA
带宽 (-3dB)（典型）	>10 MHz
共模抑制比	>80 dB (3 Hz) >60 dB (1 MHz)
施加电位
精度	±1 mV± 读数的 0.2%
分辨率	12.5μV、50μV、200μV/bit
漂移	<20 μV/°C
电位扫描范围	±0.4 V，±1.6 V，±6.4 V
测量电位
精度	±1 mV± 读数的 0.3%
精度（典型）
满量程范围	32 V，12 V，3 V，300 mV，30 mV
分辨率
偏移范围
施加电流
精度	±10 pA ± 范围的 0.3%
分辨率	0.0033% 满量程/bit
测量电流
精度	±10 pA ± 范围的 0.3%
分辨率	0.0033% 满量程/bit
带宽 (-3 dB) 注： 带宽取决于电流范围。	>10 MHz (3 A-600μA)，>1.5 MHz (60μA)， >0.15 MHz (6 μA)
后偏移增益	1，10，100
偏移范围	±1X 满量程
iR 补偿
模式	电流中断和 正反馈
最短中断时间	33 μs
最长中断时间	715 s
辅助 A/D 输入
范围	±3 V
分辨率	0.1 mV
输入阻抗	>100 kΩ 或 >10 GΩ
辅助 D/A 输出
范围	0-4 V
分辨率	1 mV
辅助电位计
输入电压
共模范围	±槽压
输入电阻	>10 GΩ
输入电流	<10 pA
差分放大器
差分电压	±5 V
共模抑制比 DC 至 1 kHz 1 kHz 至 100 kHz	>86 dB >72 dB
通道窜扰	<80 dB
电压测量
标称电压范围	±5.12 V
μV/bit（无增益）	156.25
μV/bit（x100 增益）	1.5625



系统参数



恒电位仪	是
恒电流仪	是
零电阻电流仪	是
浮地设计(与地绝缘)	是
电极连接	2，3, 4， 5或者２１电极
最大电流	±3 A or ±1.5 A @ 32V
电流范围	11 (300 pA – 3 A)
电流量程（包括内部增益）	13
最小电流分辨率	92 aA
最大施加电位	±32 V
上升时间	<250 ns
最小时间基数	3.333 μs
噪声和纹波(典型的)	<2 μVrms
重量	６ 公斤
尺寸	２０ (W) x ２３ (H) x ３０ (D) 厘米





控制放大器

槽压	±32 V
最大电流	>±3 A
速度设定	5
单位增益带宽	1100, 330, 50, 5.0, 0.5 kHz




EIS测量

频率范围	10μHz-1 MHz
EIS Accuracy	See Accuracy Contour Plot
施加电压振幅	3 V maximum
施加电流振幅	3 A maximum




电位计

输入阻抗	>1014Ω || <0.2 pF
输入电流	<6 pA
带宽	>15 MHzat - 3 dB
CMRR	>80 dB (100 kHz) >60 dB (1 MHz)




电位

施加精度	±1 mV±0.2% of setting
施加分辨率	12.5 μV, 50 μV, 200 μV/bit
测量精度	±1 mV ±0.2% of reading
测量分辨率	High Resolution Electrometer: 400 μV, 100 μV, 10 μV, 1 μV/bit High Voltage Electrometer: 1.6 mV, 400 μV, 40 μV, 4 μV/bit




电流

施加/测量精度	±5 pA ± 0.05% of range ±0.2% of value (3 A - 3 nA) or 0.5% of value (300 pA)
施加/测量分辨率	0.0033% full-scale/bit
带宽	>10 MHz (3 A - 3 mA) >0.15 MHz (30 μA)
