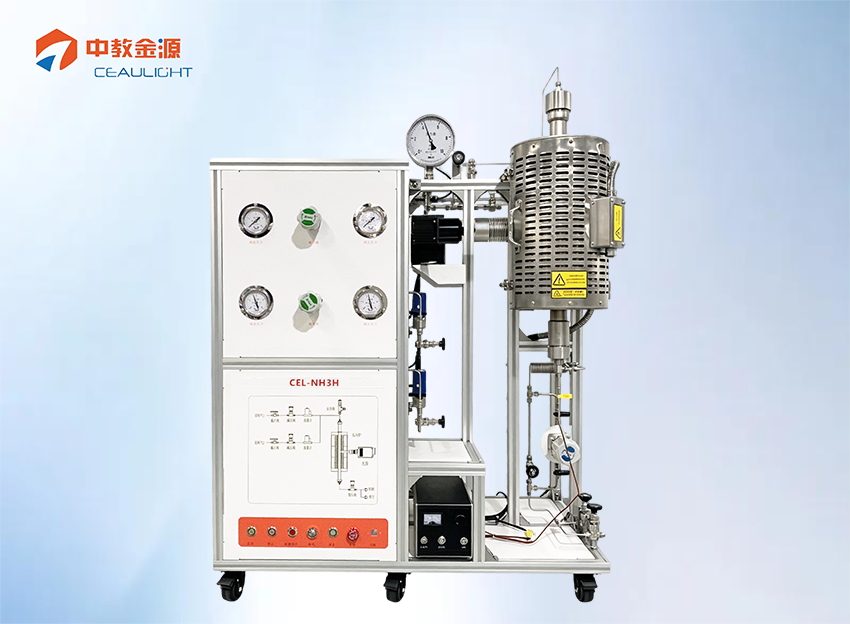

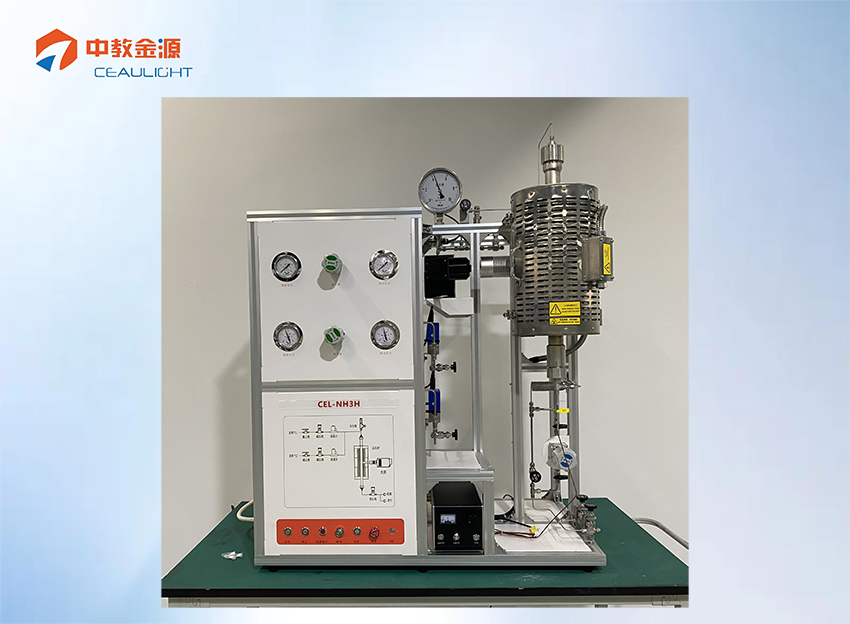

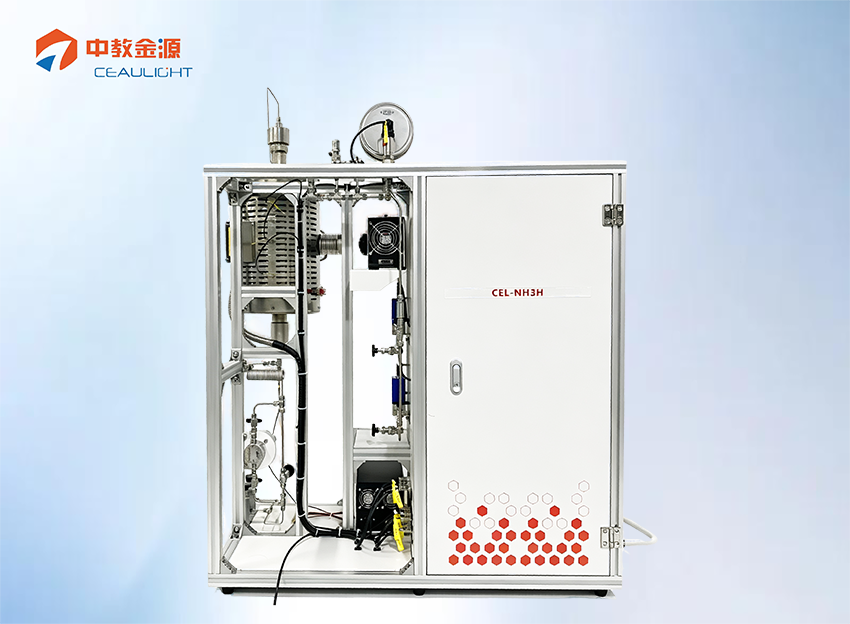

本装置为合成氨反应实验装置，设备框架采用工业铝型材搭建，整体包含进料系统、恒压稳流系统、反应系统、控制系统四大功能模块。 装置配置两路气相进料气路，经过滤器充分混合，送入反应器内开展合成氨反应。反应后的高温产物进入盘管换热单元实现降温冷却；冷却后的气相产物可通过背压阀实现系统压力调控，根据实验需求，既可直接排空处理，也可接入色谱分析设备，完成产物组分检测，以此获取反应相关实验数据，整套系统可实现物料供给、反应、后处理与检测的完整流程。

控制系统

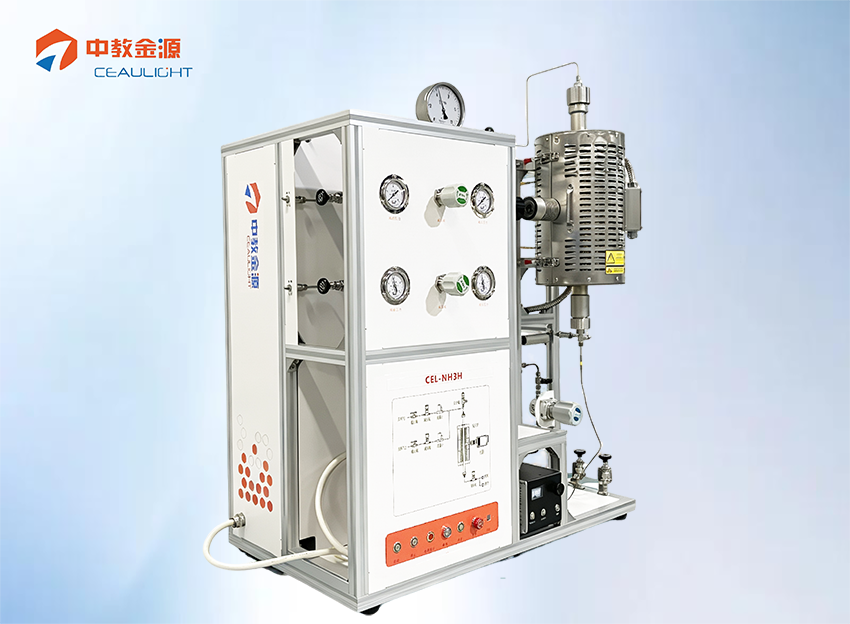

设备智能控制软件可按需安装至客户自备的计算机，底部设置电源开关、安全警报和急停按键。上方布置两路气体进料仪表阀门，可调节和显示进气压力。

进料系统

气体由对应的质量流量计调节和控制流量后汇流到总进气管路，通过管路输送至反应器。

反应系统

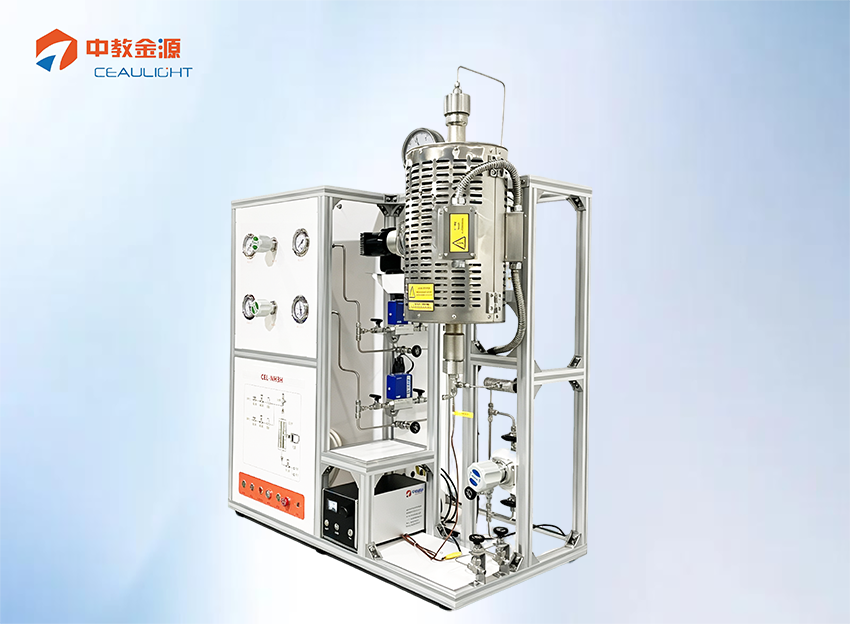

混合气体自上而下流经反应器，由加热炉提供热场，反应器左侧集成一体式通光孔，搭配光源采用侧照式光照输入，通光孔外侧加装散热翅片，抑制光窗区域局部过热。

反应产物自反应器底部流出，经管路输送和背压阀稳压后，经出口针阀排出收集或检测。

技术亮点：

流量计、减压阀、背压阀等管阀件均做耐氨处理，适配氨气工况，提升部件使用寿命。反应器选用 Incoloy 800H 合金，可满足高温反应条件，延长设备服役周期；反应器内部配置石英管隔离内衬，削弱反应器本体对反应体系的干扰，减少实验影响因素，保障测试结果可靠性。装置整体做小型化尺寸优化，适配实验室安装空间，可直接对接现有电脑完成整机参数设置，操作便捷。
