CEL-CH4H-2甲烷干重整催化反应装置，覆盖配气、反应、冷凝分离、智能监测全流程，八路多路气路可同步做多组平行实验，高效完成甲烷干重整催化剂筛选、工艺条件探究，解决传统单通道设备实验效率低的难题！

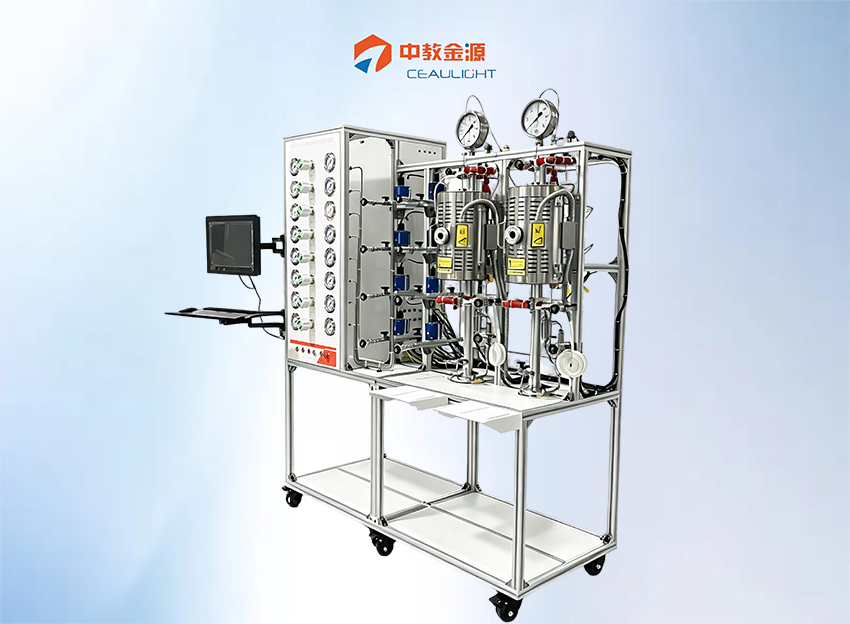

CEL-CH4H-2甲烷干重整催化反应装置采用工业铝型材框架，集成进料系统、反应系统、分离系统及控制系统。设备共设八路独立气路（分两组，每组四路），并预留两路液相计量泵接口，气体经质量流量计精确控制后进入预热混合段，再分别送入两套独立的管式反应器进行催化反应。反应产物经盘管式冷凝器冷凝后进入气液分离器进行气液分离，气相可送色谱分析或排空，液相留存于分离器底部，支持按需取样或排放。每路气路均设有旁路，用于吹扫、检漏和建压。装置配备kingview触屏控制系统，支持程序升温、实时数据采集、历史曲线生成及多级安全联锁保护

控制系统：

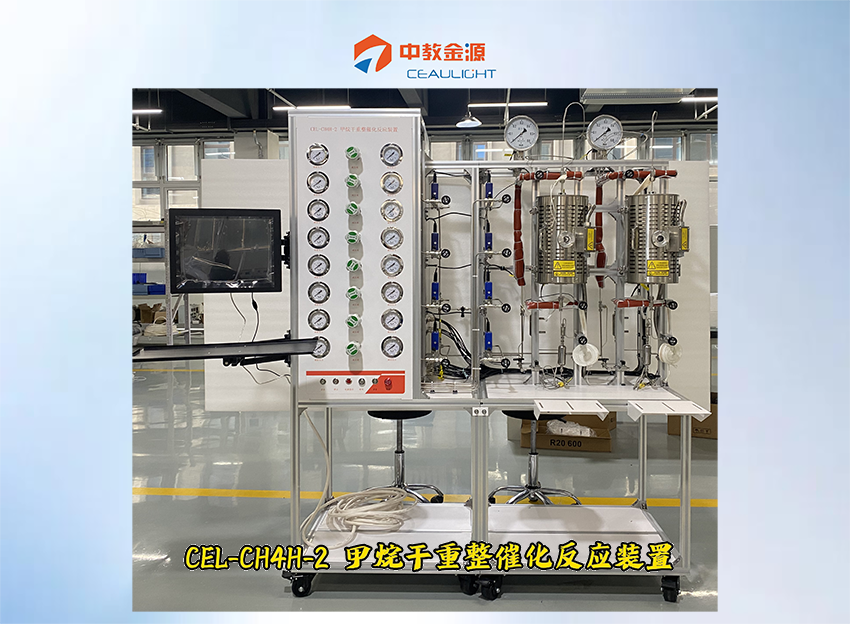

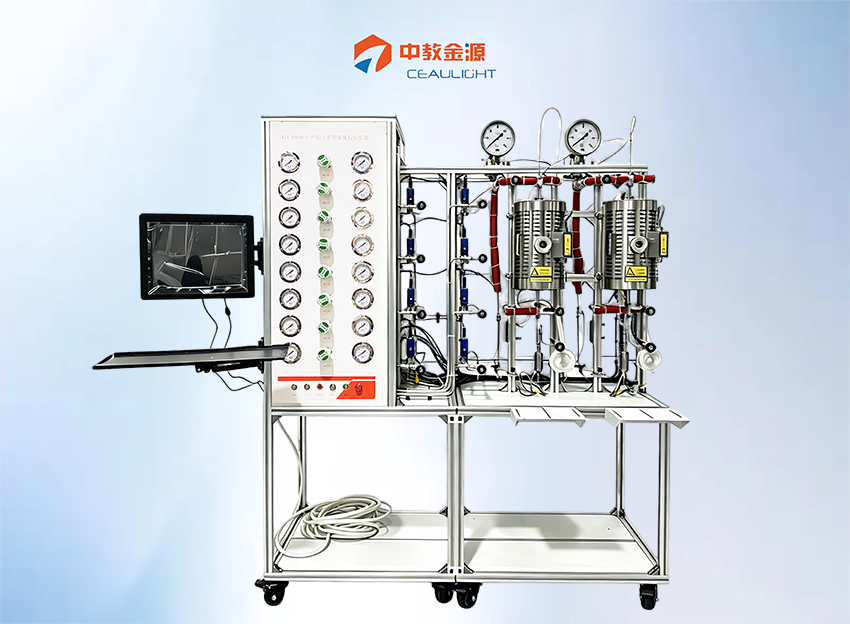

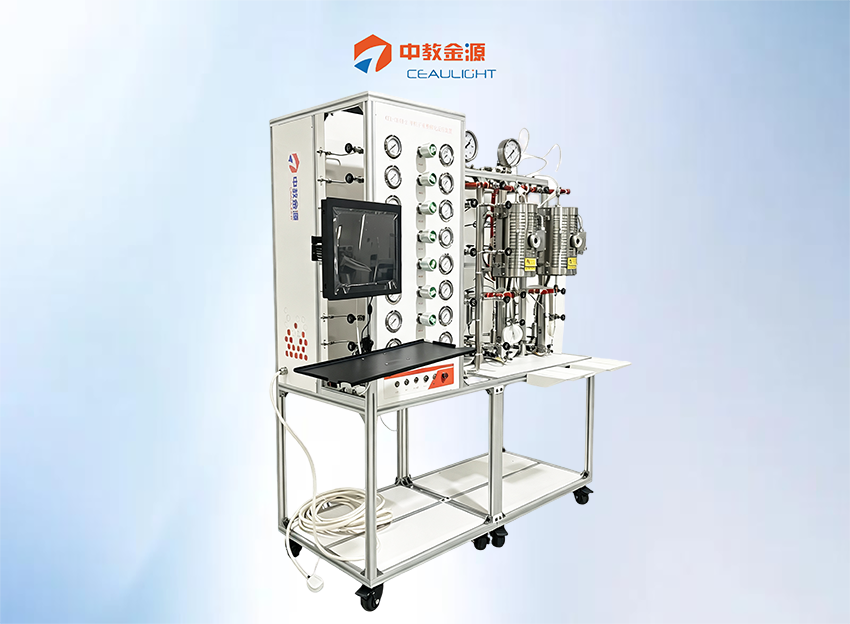

装置左侧为控制单元，触控显示屏和键盘鼠标连接在设备外侧，可以显示工况、设置反应条件，同时设置设备开关、安全警报按键，上方共布置八路气体进料仪表，每路气均配置进气压力表、减压阀和阀后压力表。

进料系统：

气体经调压处理后分为两路独立通道：前四路气体通过左侧质量流量计精准控流，汇总后输送至左侧反应单元；后四路气体由右侧质量流量计调控流量，汇总后输送至右侧反应单元，双通道运行互不干扰。

开启中间连通阀时，八路气体可充分混合，既能同时向两套反应系统供气，也可单独为任意一套系统供气。

反应系统：

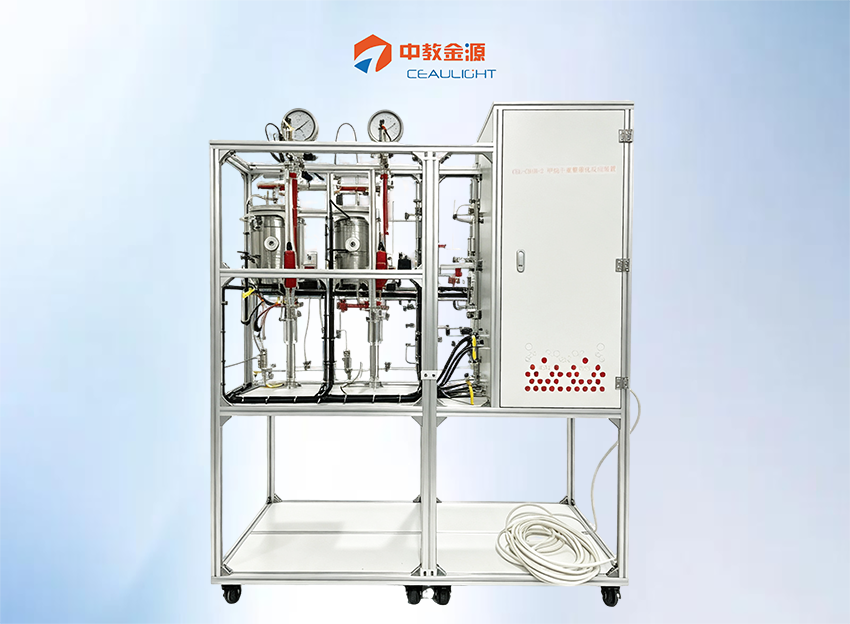

汇合后的反应气体经伴热管线预热后进入反应器，反应器置于加热炉中，炉体前后分别开设通光孔，光源与升降装置可放置于对应的操作平台。

反应后的产物自底部流出，可经伴热管线进行全组分检测，亦可调节阀门，使产物流经后方管线到达冷凝器，其中气相产物依次通过气液分离罐、出口阀后完成收集或检测；液相产物由气液分离罐底部排料阀导出，用于取样检测。

技术亮点：

1、八路气体独立控制（四路0～100mL/min，四路0～50mL/min），可灵活配气;

2、两套独立反应系统可同时运行，各自独立控温与配气，大幅提升实验效率;

3、管式反应器采用高透光石英材质，通光孔径φ20，支持双侧光照实验;

4、盘管式冷凝器与带除泡板的气液分离器组合，确保气液分离效果;

5、预留两路液相进料接口，兼容气液混合反应需求;

6、kingview触屏控制系统，支持程序升温、多级温度/压力越限报警及连锁安全保护;

7、工业铝型材框架，结构稳固，布局清晰，操作维护便捷。

实验方向：

适用于甲烷干重整催化反应，催化剂的活性评价与筛选，工艺过程研究与最佳工艺参数探索，以及高温气固相催化反应实验；

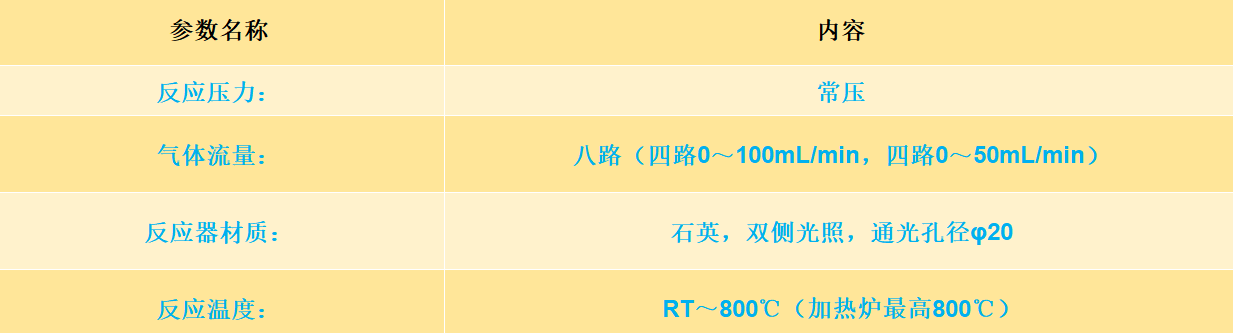

设备参数：

结语：

此次 CEL-CH4H-2 甲烷干重整催化反应装置的成功落地，为高校、科研院所开展 CO₂资源化、甲烷干重整催化剂评价研究搭建了高性能一体化实验平台。未来中教金源也将持续深耕催化反应设备研发，以多路集成、智能自控、安全可靠的成套装备，助力更多科研团队突破碳转化前沿技术瓶颈。
