CEL-GPPCM-TPRS 等离子体串并联反应装置顺利搭建完成！该设备可灵活切换串并联反应工况，搭载高精度气路、DBD 放电反应器与智能控制系统，兼具数据采集与安全联锁功能，为实验室提供可靠试验平台，有效提升绿色催化研发能力。

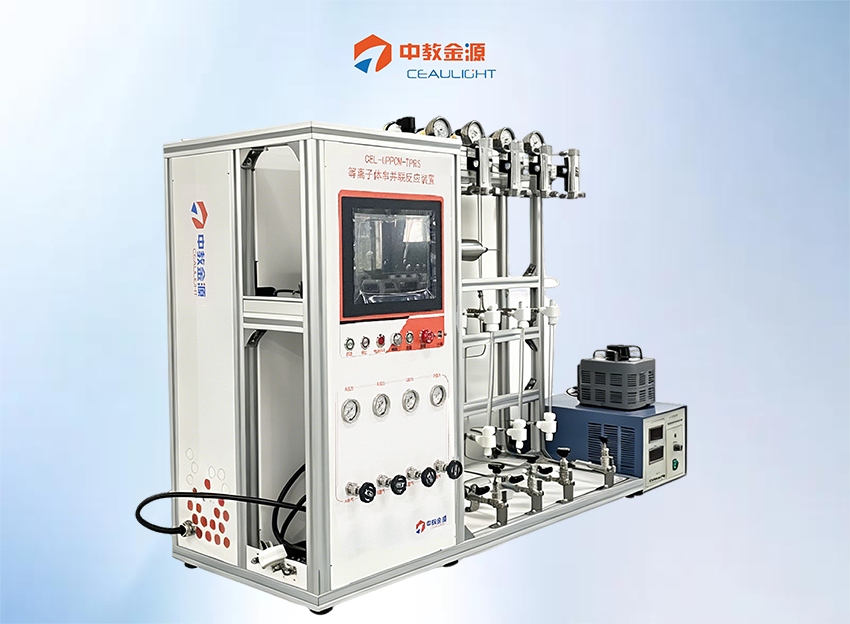

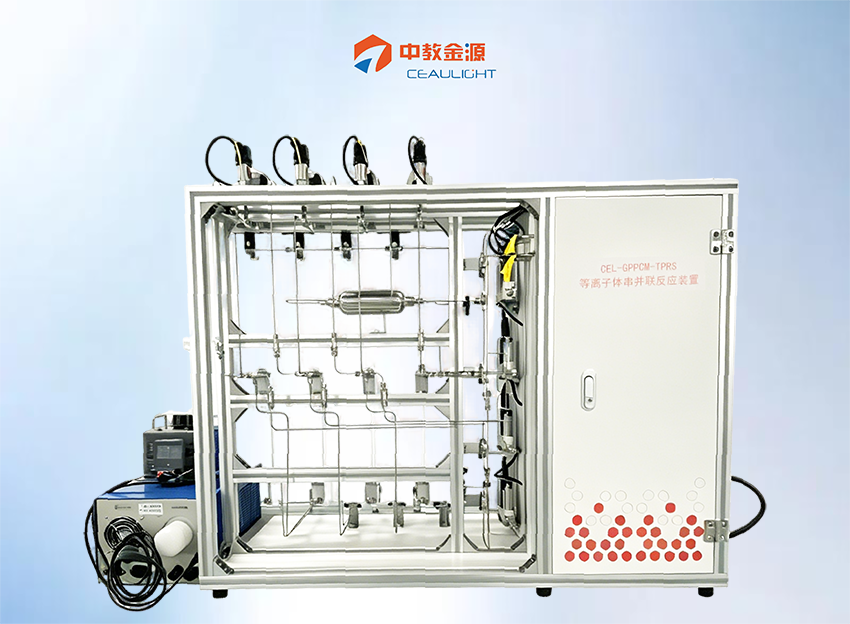

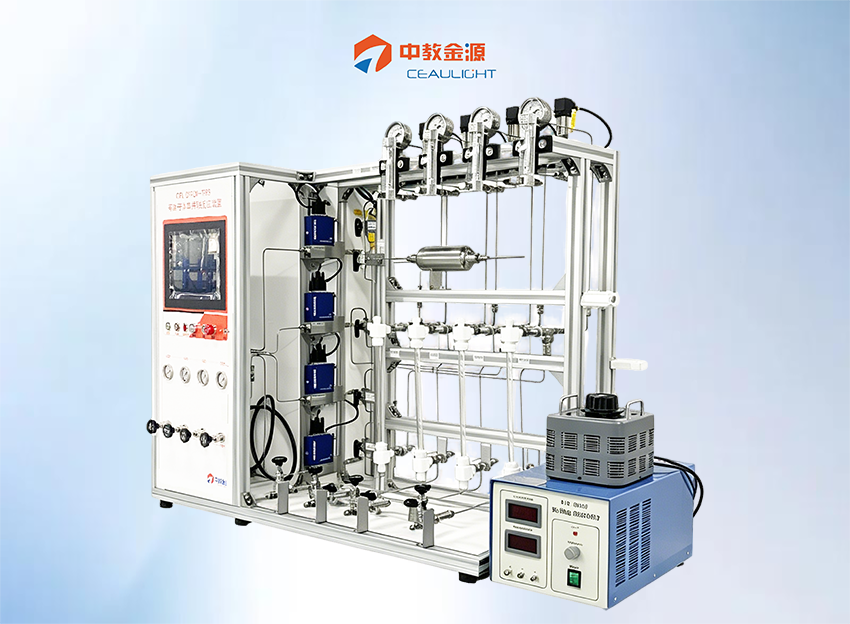

CEL-GPPCM-TPRS等离子体串并联反应装置采用工业铝型材框架，集成进料系统、反应系统、产物收集系统及控制系统。装置共设四路独立气路，每路气体经质量流量计精确控制后，通过三通阀灵活选择直供反应管或经混合罐混合后以串联或并联方式进入反应器。反应器采用以介质阻挡放电（DBD）为核心放电形式的石英管式反应器，配备正弦波等离子体电源。装置搭载kingview触屏控制系统，支持实时数据采集、参数设置、历史曲线生成及安全联锁保护。

控制系统：

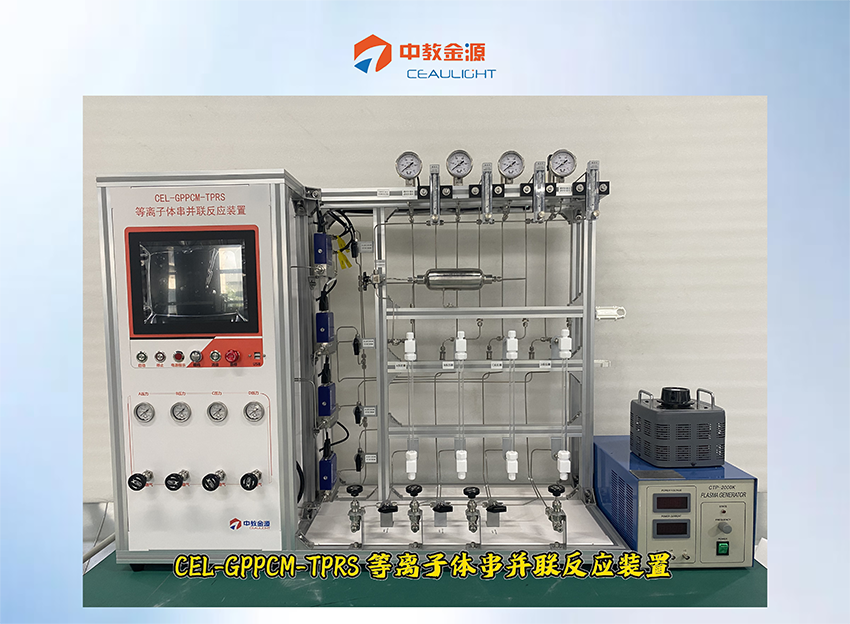

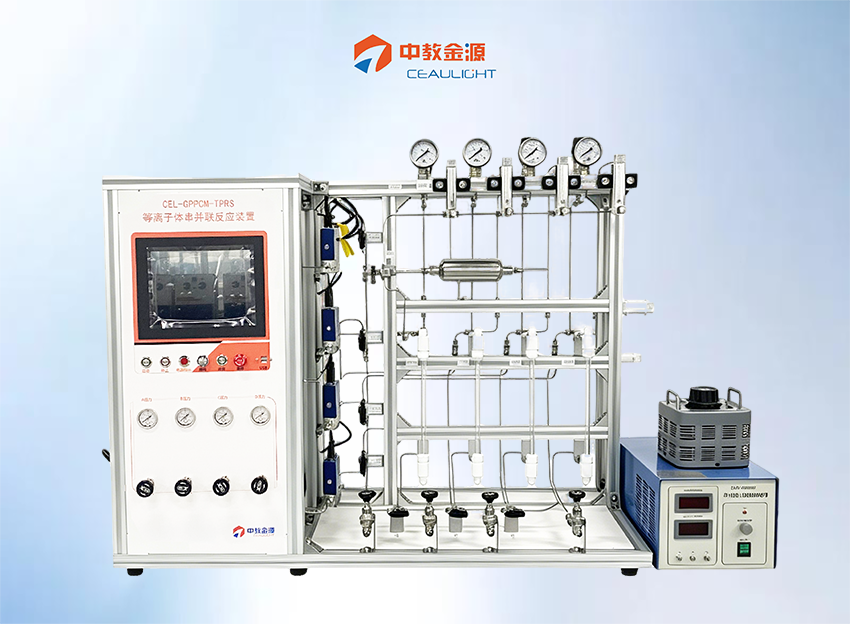

装置左侧为控制单元，上方为触控显示屏，可以显示工况、设置反应条件，同时设置电源开关、安全警报与急停按键，下方布置A、B、C、D四路气体进料仪表，包括压力表和开关针阀。

进料及反应系统：

四路气体先经各自质量流量计调控流量，再通入切换阀：

阀门向上时，A、B、C、D 四路气体分别通入对应反应器，系统以并联模式开展反应；

阀门向下时，各路气体汇和并进入混合罐，在罐内充分混匀，混合气从罐体左侧流出并进入二级切换阀。

二级切换阀向上时，混合气沿上部管路输送，经四台转子流量计分流调节，等量混合气分别进入 A、B、C、D 四台反应器，系统维持并联反应模式；

二级切换阀向下时，罐内混合气体依次经过 A、B、C、D四个反应器，系统切换为串联反应模式。

并联工况下，各反应器出口阀门调至左侧，反应产物经由对应出口针阀单独导出；

串联工况下，将出口阀门切换至右侧，A反应器出料直接通入B 反应器，B反应器出料接续进入C反应器，再由C出料流入D反应器，最终的反应产物从D反应器末端的针阀流出，送至检测单元分析。

技术亮点：

1，四路气路独立控制，流量精度±1.5% F.S.，支持任意气体切换与混合配气，0～300mL/min（每路）；

2，支持串联、并联及直供三种运行模式，通过三通阀与切换阀灵活组合，满足多工况实验需求；

3，管式反应器采用高透光石英材质，放电间隙2mm，等离子体放电长度100mm，内置正极、负极，配备电极引出线；

4，工业铝型材框架，结构稳固，布局清晰，操作维护便捷；

5，触屏控制系统，支持压力越限报警及连锁安全保护。

6，放电形式：介质阻挡放电（DBD）

实验方向：

适用于等离子体催化反应领域，可灵活实现等离子体多级串联、并联组合运行模式，适配多类气相催化反应场景。广泛适用于二氧化碳还原、VOCs废气降解、甲烷重整转化、催化合成氨、氨气分解等工艺过程。
