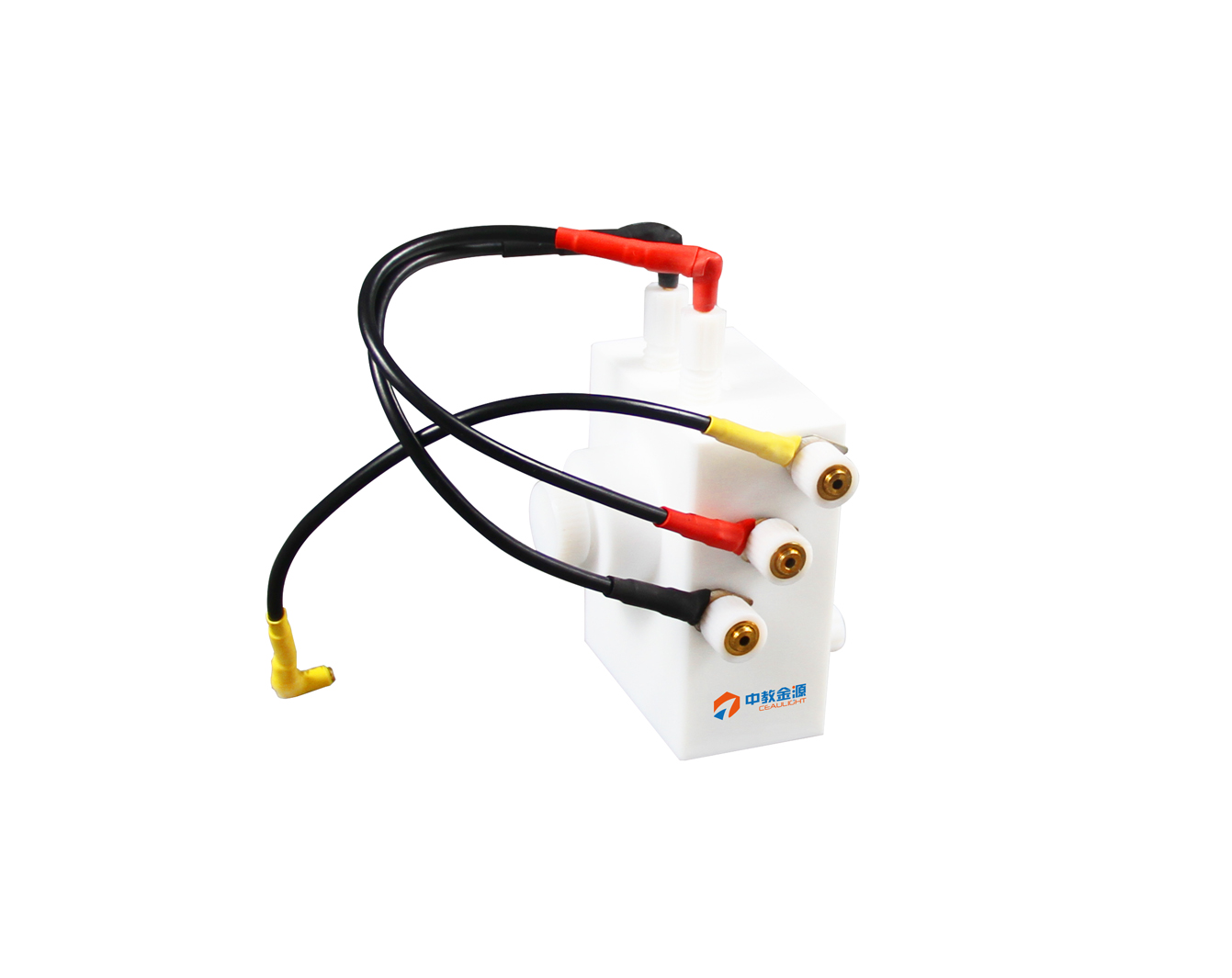

PECK205多功能光电化学池，将各电极分别插入光电化学池的相应位置，从加液口加入电解液，连接各电极至电化学工作站，调用电化学工作站的有关测试功能，即可开展相应的研究或测试工作。

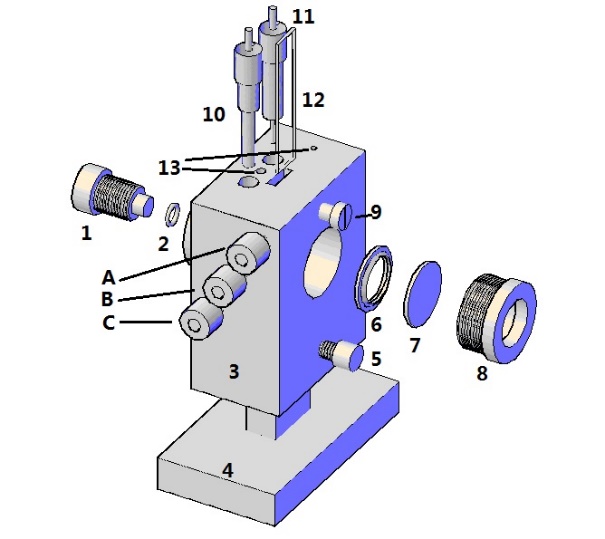

- PECK205多功能光电化学池安装图
1—四氟密封塞。使用导电玻璃做工作电极时，要使用四氟密封塞堵住池体后的电极孔；
2—O型密封圈。请注意用于工作电极和排液口的O型密封圈尺寸是不同的，排液口的O型密封圈小一些。
3—四氟池体；4—四氟基座；
5—顶紧螺丝。把电解池插在基座4上，左右移动调节好位置后，拧紧此螺丝使电解池固定；
6—四氟密封圈，平的一面朝里，有凸起的一面朝外放进窗口里，再放石英窗口片；
7—石英窗片；8—石英窗口密封螺丝。依次将6和7放进窗口，用8拧紧密封；
9—导电玻璃顶紧螺丝。作用是使导电玻璃固定并且把导电信号传导到接线柱A上；
10和11—参比电极和对电极，参比电极和对电极的位置可互换；
12—导电玻璃。尺寸为10×45×1mm；A、B、C为三电极接丝柱，当使用导电玻璃为工作电极时，A只能做工作电极接线柱，使用其它电极做工作电极时三个接线柱用户可自定义；

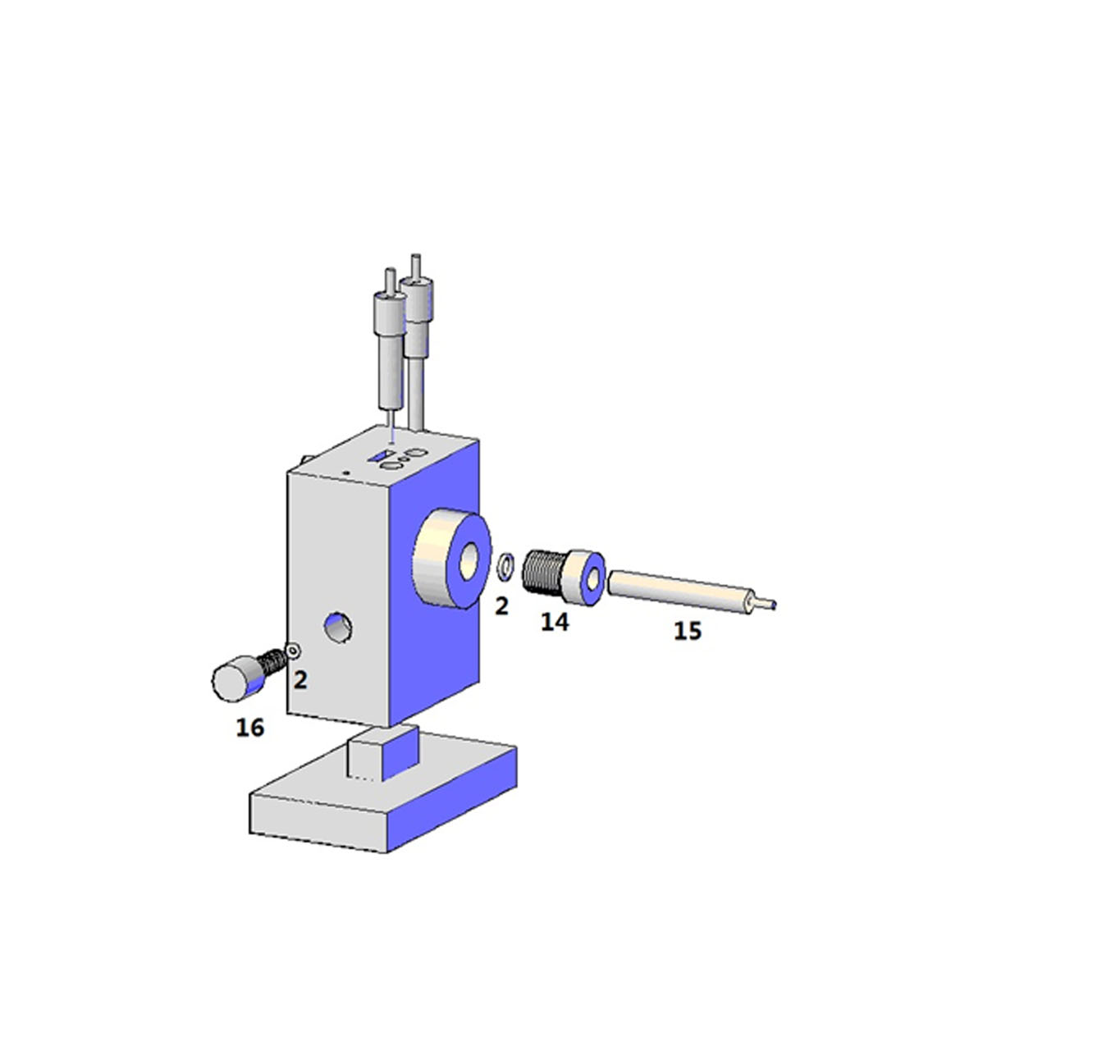

13—加液口；14—工作电极四氟密封螺丝。当使用玻碳，铂电极等做工作电极时，如图依次在电极上套上密封螺丝和O型圈，将14拧在池体上，调节好电极进入池体的位置，最后拧紧即可。15－工作电极；16－排液口四氟密封塞。
