新一代高性能高性价比电化学质谱仪，适用于气体的在线定性和定量分析检测。

仪器组成：

进样系统:：不锈钢或者石英玻璃毛细管以及对应的过滤膜组成，采用二级降压，加热温度

从常温加热200℃；

真空系统：由涡轮分子泵无油隔膜干泵和组成，配套全量程真空计，控制和监测质谱室的

压力，保证质谱仪的正常运行；

质谱室使用不锈钢制作，外配加热套，最大可烘烤温度可达200℃，可定期烘

烤除气，质谱加热套以及进样管加热套可独立使用。

四级杆系统：由电子轰击离子源、四级杆质量分离器以及检测器组成；

技术参数：

仪器特点：

◆实时对气体进行在线定性定量分析，可跟吸附仪，热重，色谱，催化剂反应装置，反应炉

等连用；

◆实时原位分析电化学反应中的挥发性物质， 适用于光/电催化界面反应而产生的挥发性物

质定性定量检测；

◆实时原位分析电池充放电过程中的产气过程，深入剖析电池的界面反应机制和其他电化学

器件的微观结构研究，适用于锂硫电池、锂空电池、锂离子电池、钠离子电池、镁离子电

池、氢燃料电池、软包电池等各种电池充放电过程中的产气分析；

◆可以根据用户的要求定制和匹配各种不同的电化学池和电池模具，满足测试要求。

仪器性能：

◆可控温的进气管路，有效防止进样气体在进样过程中冷凝；

◆可烘烤的质谱室，有效降低背景气体的扰；

◆多路输入输出信号，可跟外部仪器实现自动化控制；

◆自带的灯丝压力保护设置，延长灯丝使用寿命；

◆毫秒量级的响应时间，毫秒量级的扫描速度，实现快速在线分析；

◆法拉第杯/电子倍增器双检测器，灵敏度高，实现从100%到ppb的宽范围检测；

◆专业的分析软件，多组分采样，实现气体的定性和定量分析;

◆可定制化的进样系统，根据需求实现进样气体前处理和多通道采样检测。

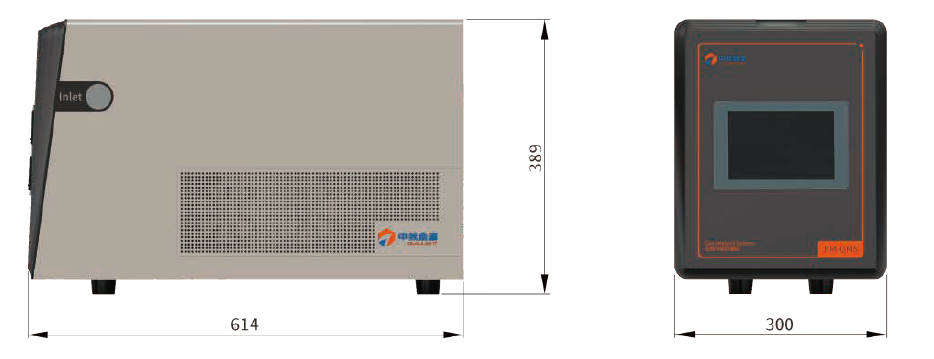

仪器尺寸：

应用领域：

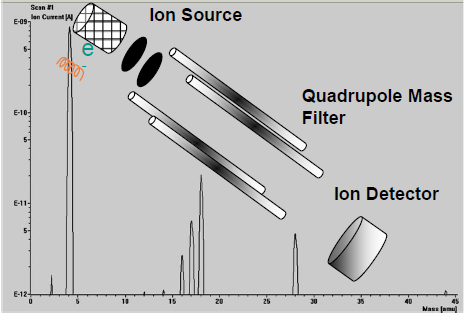

工作原理：

质谱分析法是，在高真空系统中测定样品的分子离子及碎片离子质量，以确定样品相对分子质量及分子结构的方法。

进样气体通过毛细管进入离子源，化合物分子受到灯丝发射的电子流冲击后，形成带正电荷分子离子及碎片离子，离子经过聚焦牵引进入四级杆质量分析器，四级杆上加有电磁场，不同质荷比的离子在不同的时间点经过四级杆到达检测器，按照其质量m 和电荷z 的比值m/z（质荷比）大小依次排列而被记录下来，形成谱图。

应用案例：

◆ 与热重分析仪(TGA)实现联用

CEL-QMS1000在线气体质谱仪与TGA实现联用，能够快速分析热重测试过程中逸出气体产物，对产物进行定性和定量分析。CEL-QMS1000还可以与TGA实现同步触发以及温度信号的导入。TGA-MS的联用技术在有机材料(尤其是聚合物)、无机材料以及有机-无机等复合材料的研制工作中得到广泛应用。

◆ 与化学吸附仪联用

化学吸附仪是一款用于动态程序升温研究的重要仪器，它能够对催化剂TPD、TPO、TRS、TPS、TPSR等研究，CEL-QMS1000在线气体质谱仪可以与化学吸附仪联用，对程序升温过程中的逸出气体进行定性和定量分析，还可以与化学吸附仪实现同步触发以及温度信号的导入。

◆ 其他应用：

CEL-QMS1000在线气体质谱仪可以与各种催化剂评价装置，反应釜，气相色谱等设备联用，在线实时检测过程中的气体组成及其含量。仪器自带的I/0模块可实现设备与外部信号的连接与转换，用于各种过程监控场合，如光解水制氢、燃料电池研究、发酵微生物呼吸气体监控、人体呼吸监控、环境气体分析、地质分析、冶金过程、各种催化过程等。
