CEL-TCR1000 太阳光制热自动追光反应装置

型号:CEL-TCR1000

产地:北京

简介:暂无...

立即联系

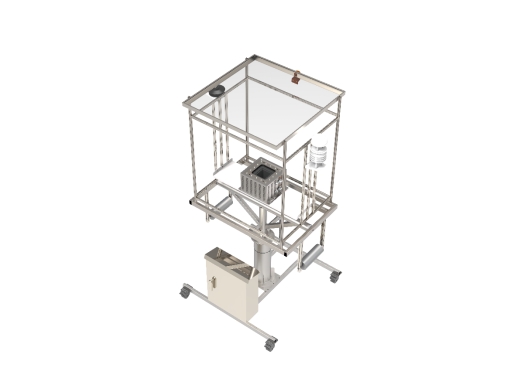

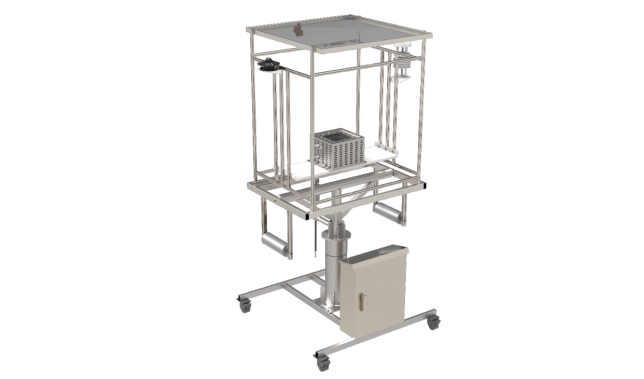

装置综述CEL-TCR1000 太阳光制热自动追光反应装置

太阳光制热自动追光反应装置为一套光热储存效率的室外反应装置,适用于测量相变/非相变材料储热效率及储能性能;

本装置带有自动追光系统,使太阳光线垂直照射在菲涅尔透镜表面,汇聚后经视窗投射进反应器内部,为反应器内部所需要的温度;系统底部带有脚轮,可随意移动至任意实验场所进行实验研究。

本装置采用金属釜式反应器,反应器外部带有保温套,反应器内部可放置5种不同规格样品的内衬,样品截面大小分别为10*10cm、8*8cm、6*6cm、4*4cm、2*2cm(可选配其他内衬尺寸)。使用温度为室温~800℃。反应器垂直方向安装3个温度传感器,用于测量垂直梯度温度。

本装置带有反应器高度调节板,可通过改变反应器与透镜的距离改变实验所需的光强。

本装置带有室外专用太阳能光功率计,可全天候检测并记录室外太阳光功率的数值;

本装置可测量并记录室外温度、风向、风速、湿度等环境因素。反应器顶部可安装保护套,屏蔽风速对于反应器温度的影响,可做数据对比,评估实验环境对于实验数据的影响;

可按需求选配为其他形式反应器

设备参数:

项目

参数

外形尺寸

长*宽*高=2.4m*1.2m*1.2m

透镜规格

1m*1m,焦距1m;

内衬尺寸

10*10cm、8*8cm、6*6cm、4*4cm、2*2cm(可选配其他内衬尺寸)

承重

<70Kg,含风载。

水平转角

-100°~100°

俯仰角

25°~90°

风速

量程:0-40m/s,0.5m启动风速;精度:0.5±2%FS;分辨率:0.01m/s;

风向

量程:0-360°;精度:±3°;分辨率:1°;

温度测量精度

±1℃

功率计灵敏度

7~14μv·w-1·m-2

功率计光谱范围

300nm~3000nm

功率计测量角度

0-180°(全方位)

功率计测量范围

0~2000W·m-2

功率计年稳定度

≤±2%
