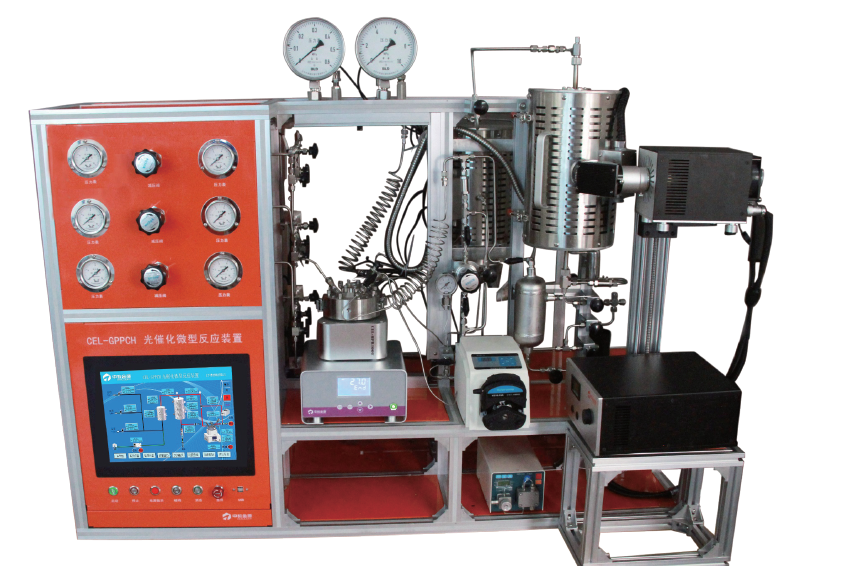

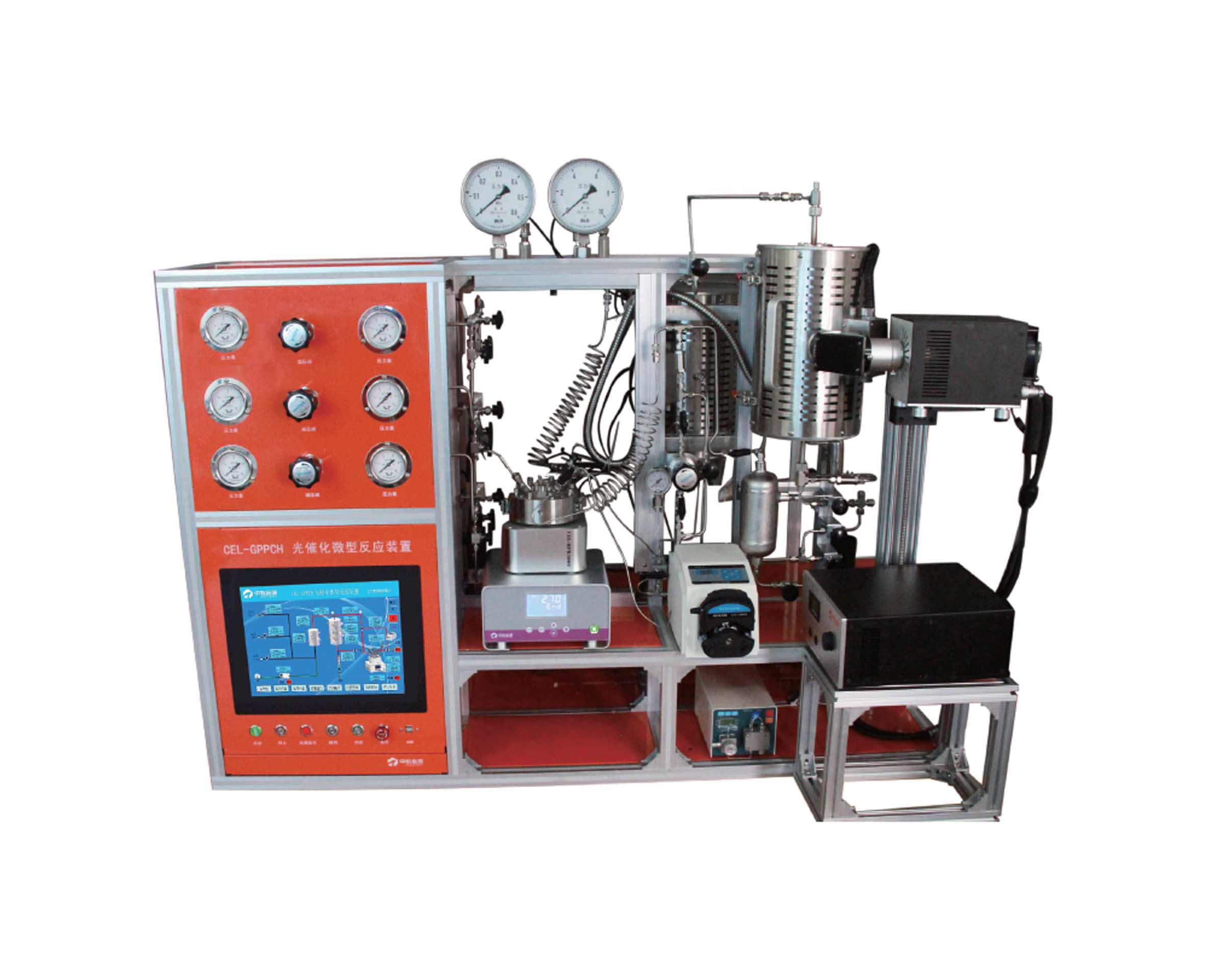

主要技术参数：（高温高压同时满足的光热反应）

1)压力：光热催化耐压<6MPa,(根据反应器不同耐压有所变化)；常规热催化耐压<6MPa;

2)温度：<600℃；工作区恒温：<±1℃；加热炉：3段；

3)选配方案：<800℃ ，<10MPa，与标配方案<600℃，<6MPa，可以二选一；选配方案由于压力温度较高，反应器的重量比较重，如果不是实验需求必须要高参数，请慎重选择选配方案。

4)工作区光照：直径20mm，采用双面照射，蓝宝石视窗；

5)预热炉参数<10MPa，<600℃，提高混气效果，增加催化效率；

6)三路气：可以任意选择气标配预热炉， 气体（内含几十种气体选择项），流速：100,100,200ml/min

7)一路液：内含备用液路管路及液路加热，<200℃,计量泵选配；

8)选配 GC：采用双FID+TCD三检测器方案，可以测试所有组分，采用进口VICI自动进样阀（控温<200℃），实现任意两检测器的同时在线测试，反控工作站。

常用实验参考方案

1.常用光热实验参考方案，参考GPPCM

2.GPPCT，可以实现常规热微反实验，标配高压热催化反应管，实验温度<800℃;实验压力<10MPa；可实现三气一液的各种热催化反应。  实现催化剂的热催化评价，出口可实现气液分离，或全组分检测分析。

3.合成氨实验

4.甲烷重整

5.脱硫脱硝SCR

6.二氧化碳加氢

授权专利：

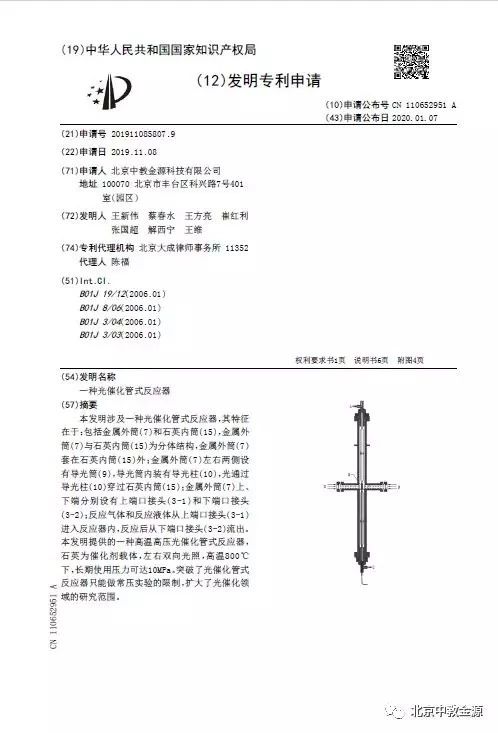

(12)发明专利申请

(10)申请公布号CN 110652951 A

(43)申请公布日2020.01.07

(21)申请号201911085807.9

(22)申请日2019.11.08

(71)申请人  北京中教金源科技有限公司

地址100070北京市丰台区科兴路7号401室（园区）

 (72)发明人  王新伟  蔡春水  王方亮  崔红利

张国超  解西宁   王维

(74)专利代理机构  北京大成律师事务所11352

代理人陈福

(51)Int.CI

B01J 19/12(2006.01)

B01J 8/06(2006.01)

B01J 3/04(2006.01)

B01J 3/03(2006.01)

(54)发明名称

一种光催化管式反应器

(57)摘要

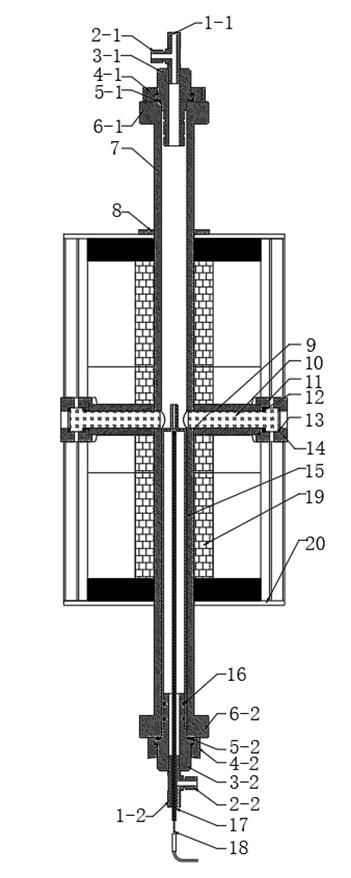

本发明涉及一种光催化管式反应器，其特征在于:包括金属外筒(7)和石英内筒(15)，金属外筒(7)与石英内筒(15)为分体结构，金属外筒(7)套在石英内筒(15)外;金属外筒(7)左右两侧设有导光筒(9)，导光筒内装有导光柱(10)，光通过导光柱(10)穿过石英内筒(15);金属外筒(7)上下端分别设有上端口接头(3-1)和下端口接头(3-2);反应气体和反应液体从上端口接头(3-1)进入反应器内，反应后从下端口接头(3-2)流出本发明提供的一种高温高压光催化管式反应器石英为催化剂载体，左右双向光照，高温800℃下，长期使用压力可达10MPa，突破了光催化管式反应器只能做常压实验的限制，扩大了光催化领域的研究范围。
