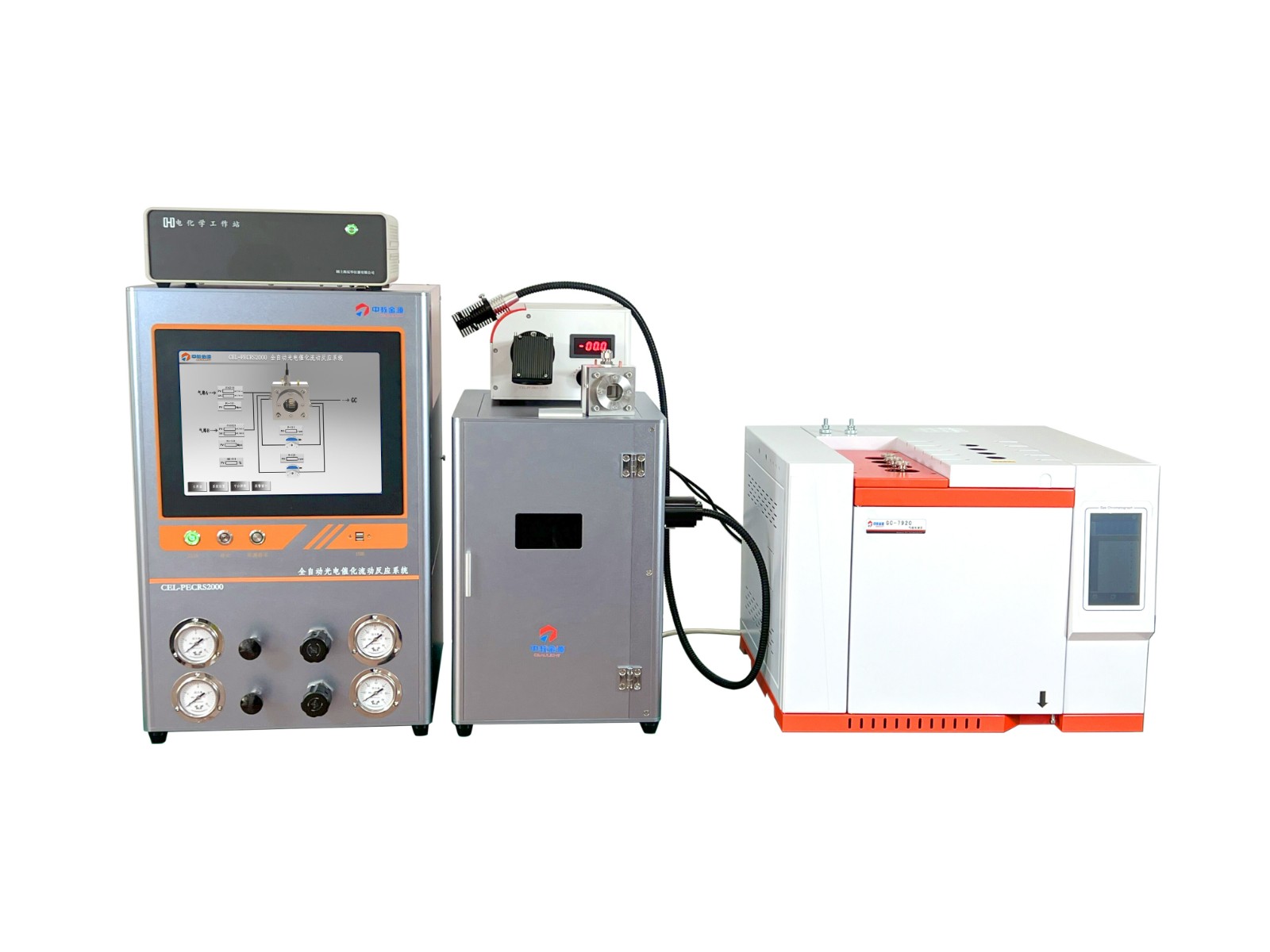

电催化CO₂还原从实验室走向工业应用，必须突破电流密度和能量效率的双重瓶颈。传统的H型电解池因CO₂在水溶液中溶解度低、传质受限，电流密度通常不超过50mA/cm²。流动电解池通过强制电解液流过气体扩散电极表面，大大缩短了CO₂的扩散路径，使电流密度提升至200-500mA/cm²，为CO₂电还原的工业化提供了可能性。北京中教金源科技有限公司提供定制化流动电解池系统，支持不同尺寸GDE的评价。

1. 流动电解池的基本结构

流动电解池由阴极室、阳极室和离子交换膜三部分组成。阴极室包含气体扩散电极（GDE）和电解液流道，CO₂从GDE的气相侧供给，电解液从液相侧流过GDE表面。阳极室为析氧反应（OER）提供场所。离子交换膜（常用Nafion或Fumasep）将两室分隔，传导阳离子（如H⁺或K⁺）的同时防止产物交叉污染。

2. 流道设计对传质的影响

流道几何结构直接影响电解液在GDE表面的流速分布和传质边界层厚度。蛇形流道可产生湍流，减小边界层厚度，但压降较大；平行流道压降小，但流量分配可能不均。研究表明，蛇形流道的传质系数比平行流道高约30-50%，但压降增加约2倍。对于CO₂还原，传质系数与电流密度的关系可用Levich方程描述：k ∝ v^0.5（v为流速），因此提高流速是提升电流密度的有效手段。我们在测试中发现，流速从5mL/min提高至50mL/min时，CO的法拉第效率提升约15个百分点。

3. 气体扩散电极的优化

GDE的性能取决于气体扩散层（碳纸）的疏水性和微孔层的结构。PTFE含量过高虽能增强疏水性，但会降低电子导电性；最佳PTFE含量通常在10-30wt%之间。微孔层的厚度和孔径分布影响气体传质阻力，过厚的微孔层会增加CO₂扩散路径，过薄则可能导致电解液渗漏。建议在微孔层中加入少量碳纳米管（约5wt%），以增强其机械强度。北京中教金源提供不同PTFE含量和厚度的GDE成品。

4. 操作参数的系统优化

在流动电解池中，电解液流速、CO₂流量、温度、压力等参数均影响产物分布。通常建议的操作窗口：电解液流速5-20mL/min（对应GDE表面线速度0.1-0.5m/s），CO₂流量20-100mL/min，温度25-60℃。高电流密度（>200mA/cm²）下，阴极侧pH升高（因消耗H⁺），可能导致碳酸盐沉淀堵塞GDE孔道，建议使用缓冲电解液（如KHCO₃）并定期进行脉冲反向电压清洗。
