电催化CO₂还原在常温常压下进行，易于与可再生电力耦合。然而，CO₂在水溶液中的溶解度极低（约34mM），限制了传统H型电解池的电流密度（通常<50mA/cm²），难以达到工业应用水平。气体扩散电极（GDE）通过将CO₂气体直接输送到催化剂层，突破传质限制，使电流密度提升至200-500mA/cm²。北京中教金源科技有限公司的流动电解池系统，为GDE的制备与评价提供完整平台。

一、GDE的结构与制备

气体扩散电极通常由气体扩散层（碳纸或碳布）、微孔层（炭黑+PTFE）和催化剂层三部分组成。气体扩散层提供机械支撑和气体通道；微孔层调节孔径分布，防止电解液淹水；催化剂层是CO₂还原的活性位点。

制备流程：

1. 疏水处理：将碳纸浸入PTFE乳液（10-30wt%），烘干后在340℃烧结，获得疏水多孔基底。

2. 微孔层涂覆：将炭黑与PTFE（比例6:4）混合成浆料，刮涂或喷涂到碳纸上，形成微孔层。

3. 催化剂沉积：将催化剂（如Au、Ag、Cu纳米颗粒）与Nafion溶液混合，喷涂或电沉积到微孔层上。

二、疏水性与三相界面

PTFE含量是GDE的关键参数。PTFE含量过低（<10%），电极易被电解液浸没，气体通道堵塞；PTFE含量过高（>30%），催化剂被包裹，电子导通性下降。优化的GDE应具有稳定的三相界面（气-液-固），CO₂、电子和质子同时在该界面反应。

三、流动电解池中的性能评价

流动电解池将GDE与电解液流道组合，CO₂从气相侧供给，电解液从液相侧流过，产物随电解液或气相排出。测试时记录不同电流密度下的电位，计算法拉第效率和能量效率。

关键操作参数：CO₂流量（20-100mL/min）、电解液流速（1-10mL/min）、温度（20-60℃）。高电流密度下，阴极局部pH升高可能导致碳酸盐沉淀，采用脉冲电解或酸性电解液可缓解。

四、稳定性与放大

GDE的长期稳定性受催化剂脱落和盐析影响。通过在催化剂层中添加少量PTFE粘结剂、优化喷涂工艺可提高稳定性。从实验室小面积GDE（1cm²）放大到工业级（>100cm²）时，需注意气体分布均匀性和电流密度分布。

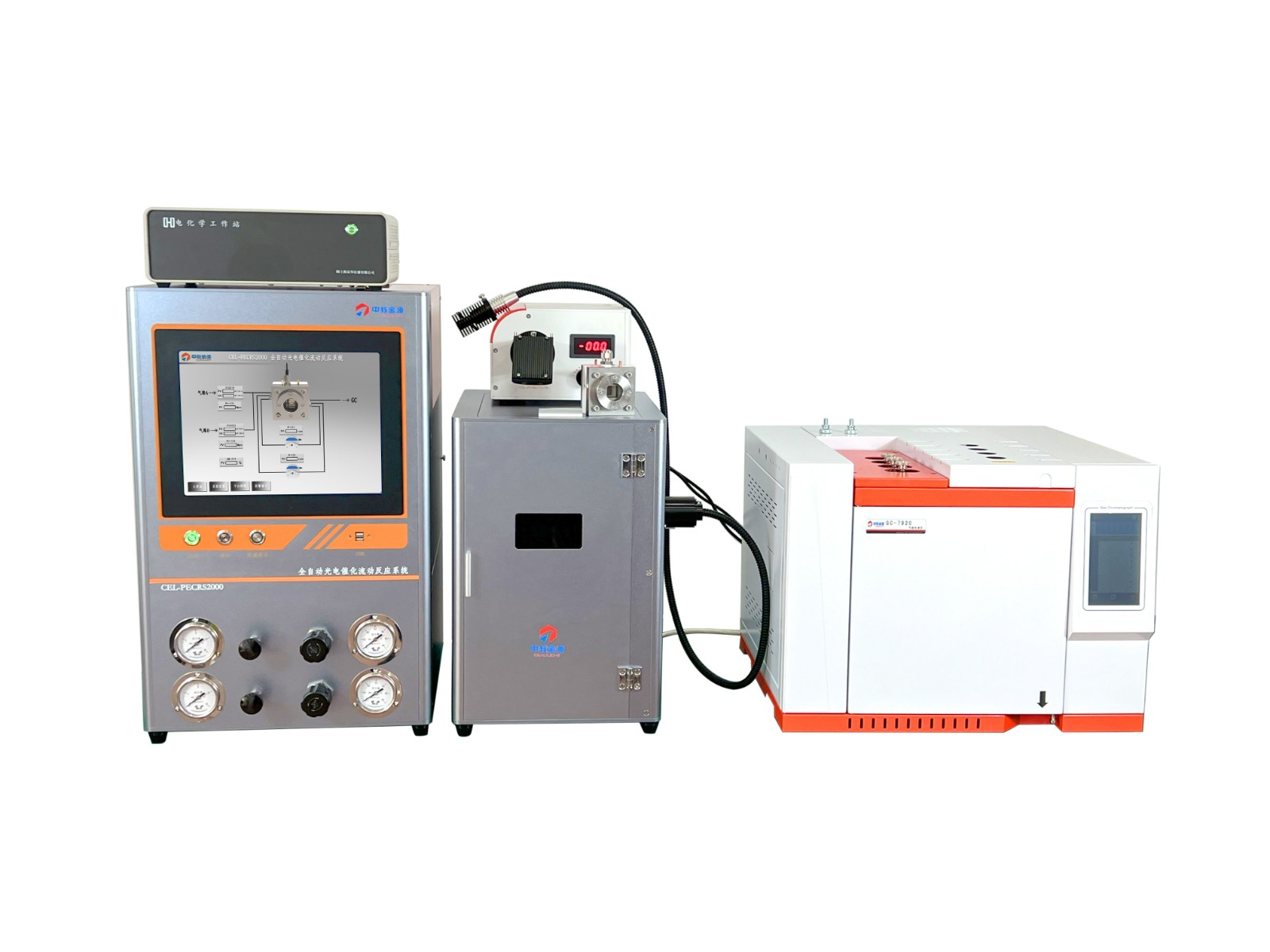

北京中教金源科技有限公司提供流动电解池测试系统，配备温控、流量控制和在线气相色谱，满足CO₂电还原的研发需求。
