电催化CO₂还原中气体扩散电极的传质优化
发布时间:2026-04-29    浏览量:524

电催化CO₂还原在常温常压下进行,易于与可再生能源电力耦合。然而,CO₂在水溶液中的溶解度极低(约34 mM),限制了传统H型电解池的电流密度(通常<50 mA/cm²),难以达到工业应用水平。气体扩散电极(GDE)通过将CO₂气体直接输送到催化剂层,突破了传质限制,使电流密度可提升至200-500 mA/cm²。北京中教金源科技有限公司提供气体扩散电极测试用的流动电解池,助力高效CO₂电还原研究。

气体扩散电极通常由三部分组成:气体扩散层(多为碳纸或碳布)、微孔层(炭黑+PTFE)和催化剂层。气体扩散层具有疏水性和多孔结构,使CO₂气体能够渗透到催化剂层表面,同时防止电解液淹水。微孔层进一步改善气液分布。催化剂层(如Au、Ag、Cu、Sn等)沉积在微孔层上,是CO₂还原的活性位点。

疏水处理是GDE的关键。PTFE(聚四氟乙烯)是最常用的疏水添加剂,含量一般在10-30 wt%。PTFE含量过低,电极易被电解液浸没,气体通道堵塞;含量过高,催化剂被包裹,电子导通性下降。优化后的GDE应具有稳定的三相界面(气-液-固),CO₂、电子和质子同时在该界面反应。

流场板设计同样影响传质和产物分布。蛇形流场和交指流场是常见类型。蛇形流场简单可靠,但易产生浓度梯度;交指流场强制气体从一侧通道流经电极扩散层进入另一侧通道,增强了对流传质。对于CO₂还原,交指流场可获得更高的转化率。

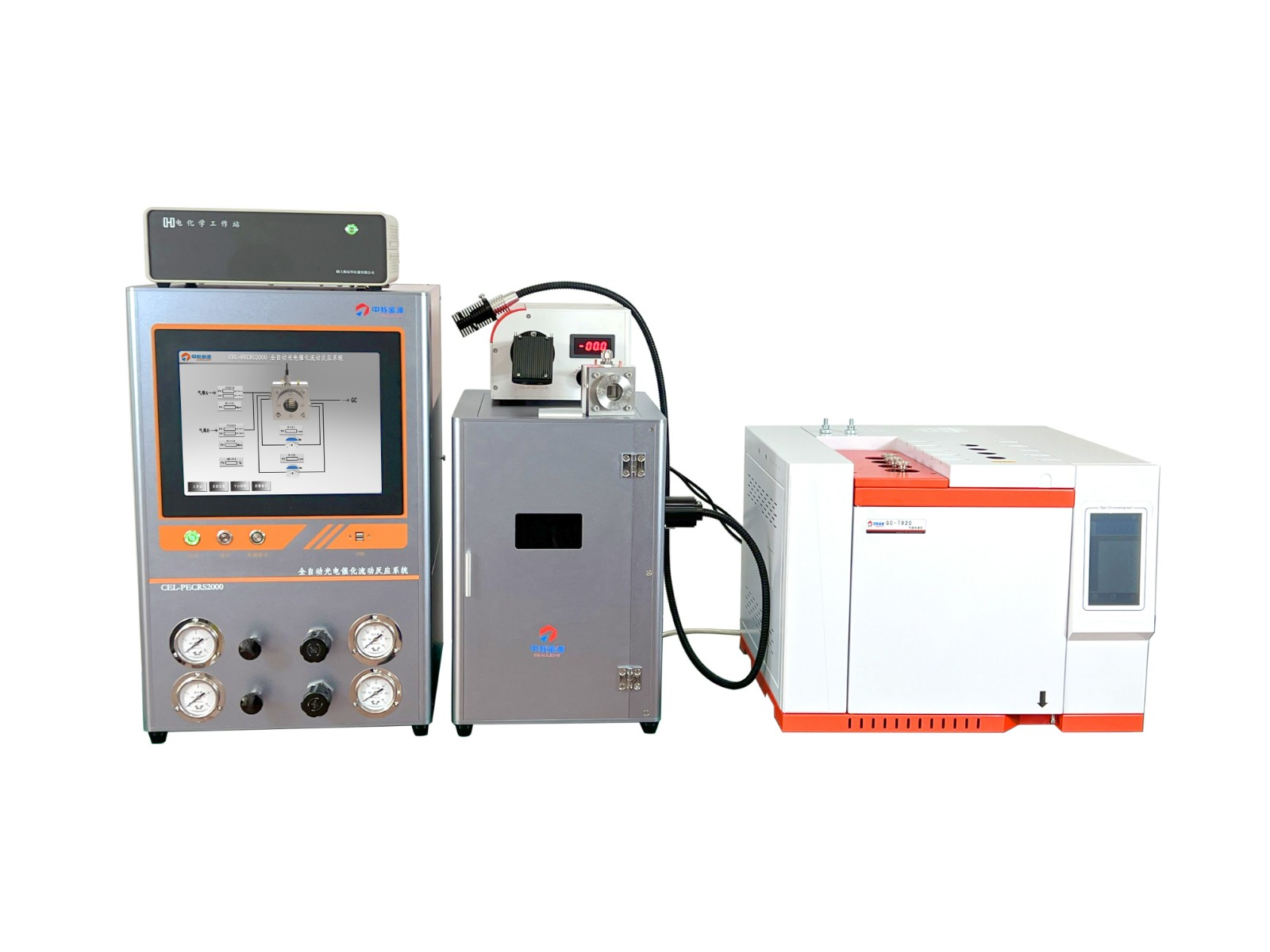

气体扩散电极的长期稳定性受盐析和催化剂脱落影响。高电流密度下,阴极局部pH升高可能导致碳酸盐沉淀,堵塞孔道。采用脉冲电解或流动酸性电解液可缓解此问题。北京中教金源科技有限公司的流动电解池测试系统,可精确控制电解液流速、CO₂流量和温度,支持气体扩散电极的长时间运行评价。
