IPCE（入射单色光-电子转换效率）测试的核心挑战在于从极强的背景噪声中提取微弱的光电流信号。由于单色仪分光后的单色光功率通常被削弱至微瓦甚至更低量级，所产生的单色光电流往往处于pA至nA级别，极易被环境电磁噪声、电解液扰动、光源波动等干扰信号淹没。锁相放大技术利用信号在时间上的相关性，实现了对微弱周期信号的高灵敏度检测，成为IPCE测试中不可或缺的核心技术。

相关检测法的基本原理

锁相放大器的核心是相关检测（又称相敏检测），其数学基础在于两个相关信号乘积的积分等于信号幅度的函数，而不相关信号乘积的积分趋近于零。

具体实现上，将光源通过斩波器调制成具有固定频率（参考频率）的周期信号，则探测器输出也包含相同频率的电信号。锁相放大器以斩波频率为参考，对输入信号进行乘法运算和低通滤波，最终输出与输入信号幅度成正比的直流电压。由于噪声与参考频率不相关，经过相关检测后被有效抑制。

噪声抑制能力：锁相放大器的等效噪声带宽可窄至0.01Hz甚至更低，远小于传统放大器的带宽（kHz至MHz量级），信噪比可提升3-4个数量级。

动态储备：指放大器可处理的最大干扰信号与最小有用信号之比，是衡量锁相放大器性能的核心指标。高品质锁相放大器的动态储备可达100dB以上，即可在比有用信号大10万倍的噪声中提取信号。

IPCE测试中的斩波频率选择

斩波频率的选择直接影响测试精度和响应时间。频率过低时，测量周期长，且易受1/f噪声影响；频率过高时，可能超出光电器件的响应带宽，导致信号衰减。

对于光电化学测试，斩波频率通常选择在10-200Hz范围内。低频段（10-50Hz）适用于响应较慢的体系（如染料敏化电池、有机光伏）；高频段（100-200Hz）适用于响应较快的体系（如硅基电池、钙钛矿电池）。

斩波器与锁相放大器的协同工作：斩波器输出的参考信号需与锁相放大器的参考输入端同步。系统采用一体化设计，斩波器与锁相放大器由同一时钟源同步，确保相位稳定性。

微弱光电流信号的提取方法

电流-电压转换：光电探测器输出的微弱电流首先经低噪声前置放大器转换为电压信号。前置放大器的输入偏置电流和电压噪声是影响检测下限的关键参数。对于pA级电流检测，需选用输入偏置电流<1pA的精密运算放大器。

增益分配：将总增益分配于前置放大器和锁相放大器之间，可优化信噪比。通常前置放大器提供10²-10⁴倍增益，锁相放大器提供10³-10⁶倍增益。

积分时间设置：锁相放大器的低通滤波器时间常数（积分时间）决定等效噪声带宽。积分时间越长，噪声抑制能力越强，但响应速度越慢。对于IPCE波长扫描，需在信噪比与测量速度之间权衡，通常积分时间设为0.1-1秒。

系统校准与误差分析

IPCE测试的准确性依赖于系统校准的严谨性：

光功率校准：使用经计量部门校准的光功率计，在样品位置测量实际单色光功率。测量时需确保光功率计的光敏面与样品表面在同一平面，且与光路垂直。

光谱响应校准：使用已知光谱响应的标准探测器（如紫外增强型硅探测器）对系统进行光谱响应校准，消除光源、单色仪、探测器在不同波长的响应差异。

暗电流扣除：测量并扣除暗电流（无光照时的背景电流），消除暗噪声对测量结果的影响。

误差来源分析：IPCE测试的主要误差来源包括：单色光功率测量误差（±2-5%）、锁相放大器增益误差（±0.1-1%）、样品位置重复性误差（±1-2%）、环境温度波动（±0.1-0.5%）。综合误差通常在±5%以内，满足常规研究需求。

测试精度的优化策略

环境屏蔽：将样品置于电磁屏蔽暗室中，降低外部电磁干扰。接地设计需采用单点接地，避免地环路引入噪声。

温度控制：光电探测器的响应随温度变化，需将样品温度控制在25±0.5℃范围内。

多次测量平均：对同一波长点进行多次测量并取平均，可进一步提高信噪比。通常每个波长点测量3-5次，取平均值作为最终结果。

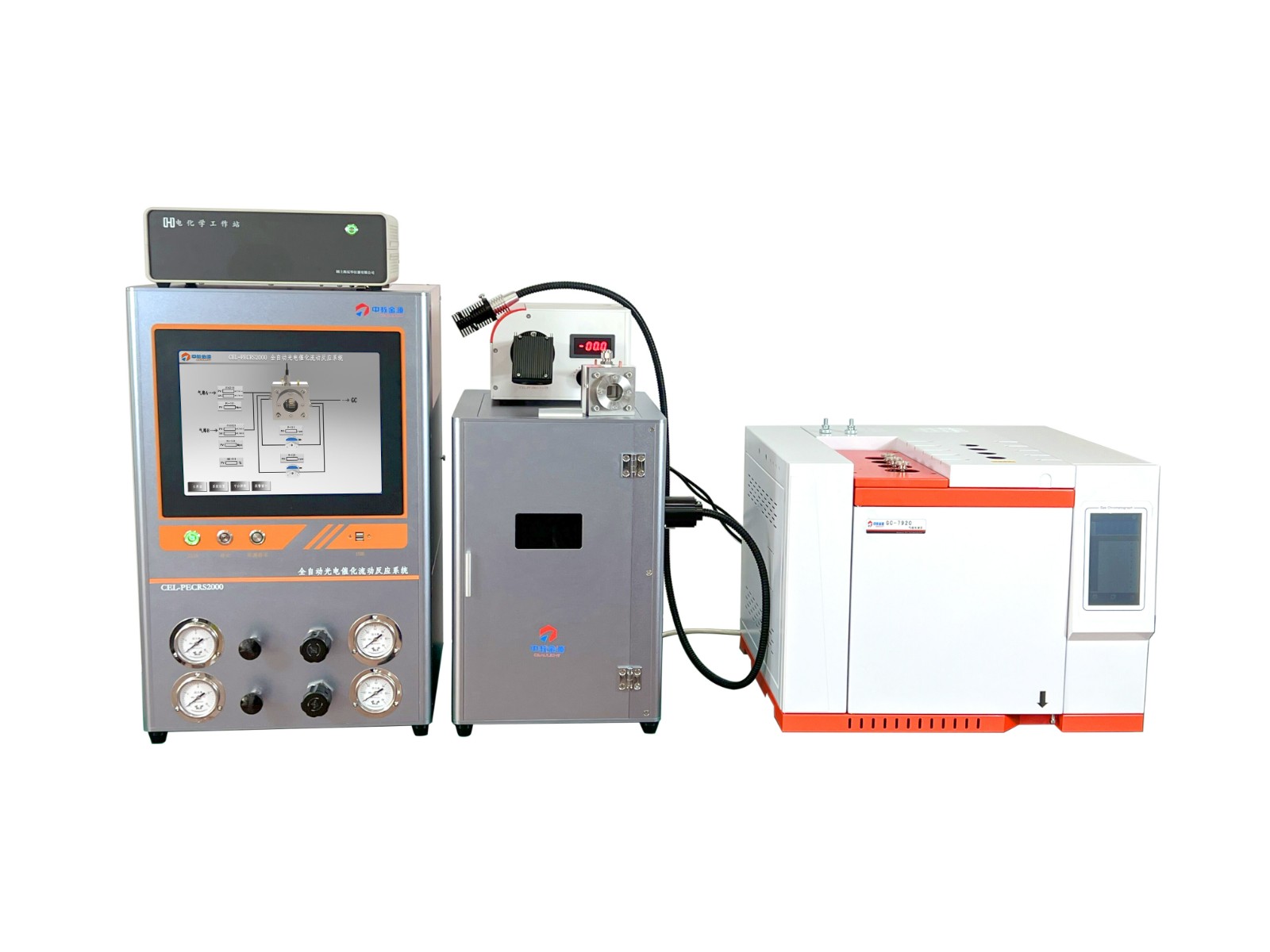

锁相放大技术是IPCE测试中微弱光电流信号检测的核心手段。通过相关检测原理、优化斩波频率、合理设置积分时间、严谨的系统校准，可实现pA级微弱信号的可靠提取。北京中教金源科技有限公司系统为平台，为光电测试IPCE研究提供高精度、高灵敏度的技术支撑。
