前沿催化硬核平台上线！北京中教金源 CEL-GPPCM-PLA 微型等离子体催化反应系统顺利落地，为等离子体协同热催化课题研究提供集成化、高精度成套实验装备支撑！

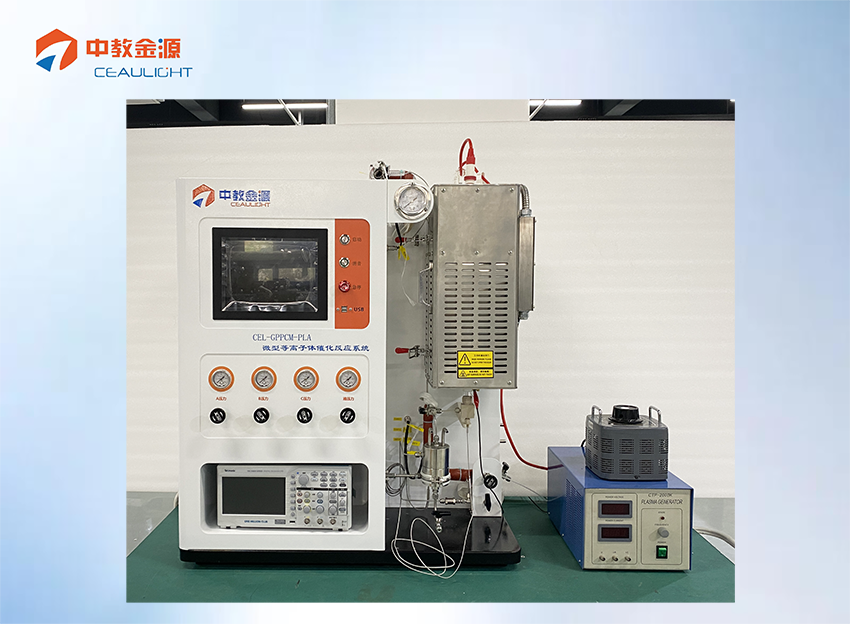

CEL-GPPCM-PLA 微型等离子体催化反应系统是一种可同时提供等离子体外场和高温反应条件的反应装置，应用于等离子体协同热催化反应。集成进料系统、预热系统、反应系统、控制系统。装置共设三路气路和一路液路，液相物料经注射泵泵入汽化管道预热汽化，气相物料经质量流量计计量后预热混合。整体采用桌面级设计，适应实验室小空间。

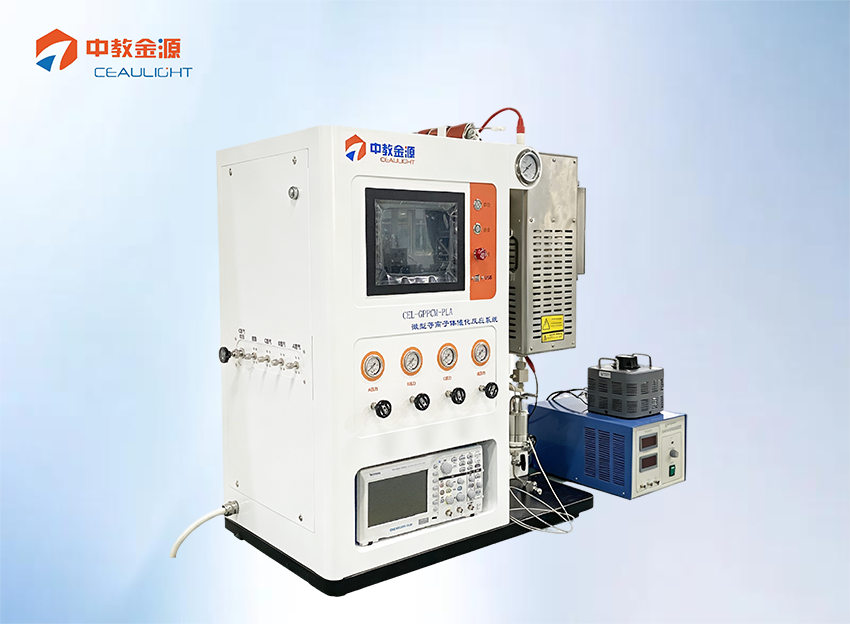

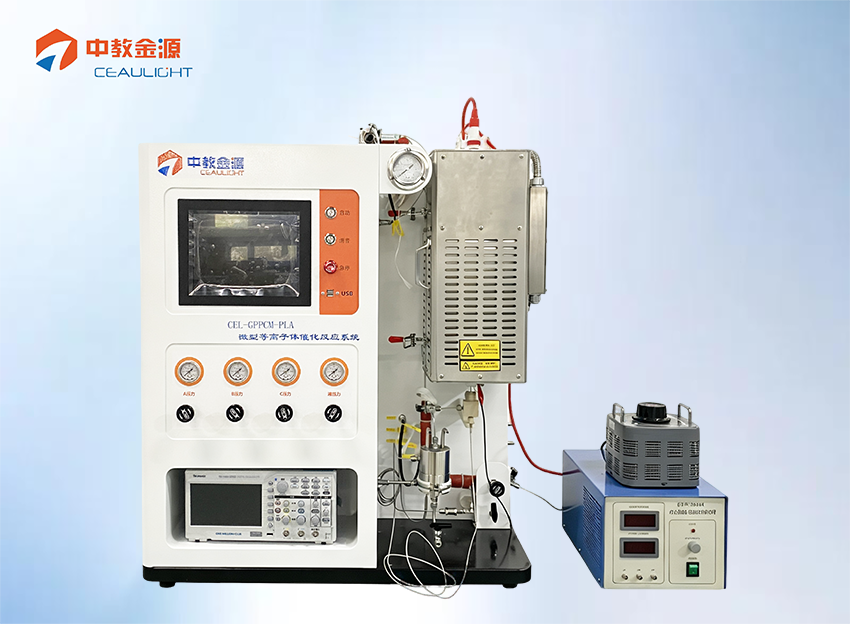

设备上方为触控显示屏和开关按钮，左侧设置气体钢瓶接口，共ABC三路进气，其中C路气设置旁路，可用于吹扫和建压，预留液路接口可连接计量泵进液，气体进料由前方压力表显示进气压力，通过开关针阀进入系统后经内部质量流量计调节流量，流量可在触控屏幕中设置并显示。

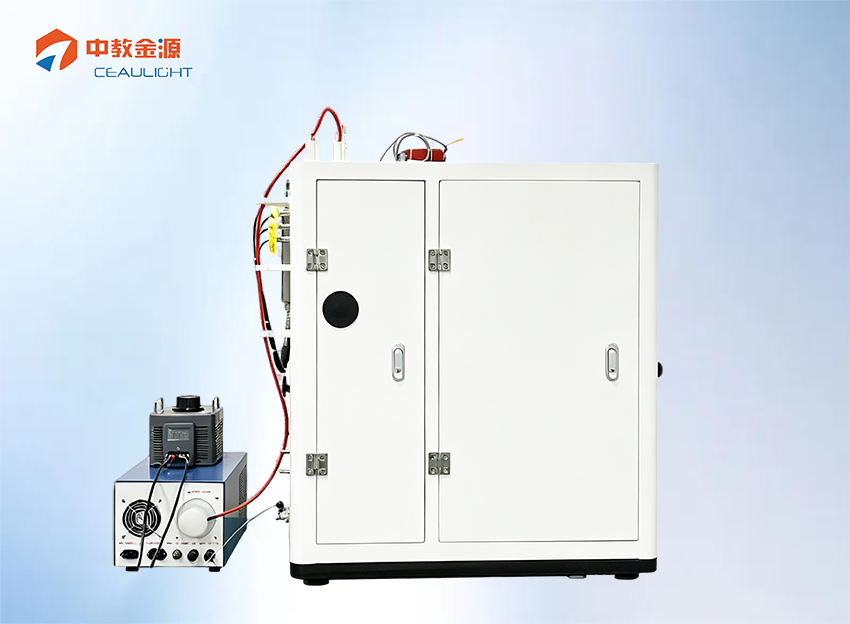

C路气体进料还与设备右侧鼓泡器相连，可携带易挥发液相原料进入反应器，可调节上方球阀选择是否接入鼓泡器。

液体原料还可通过注射泵进料，将注射泵接入预留接口，液体经后方预热盘管充分汽化后进料。

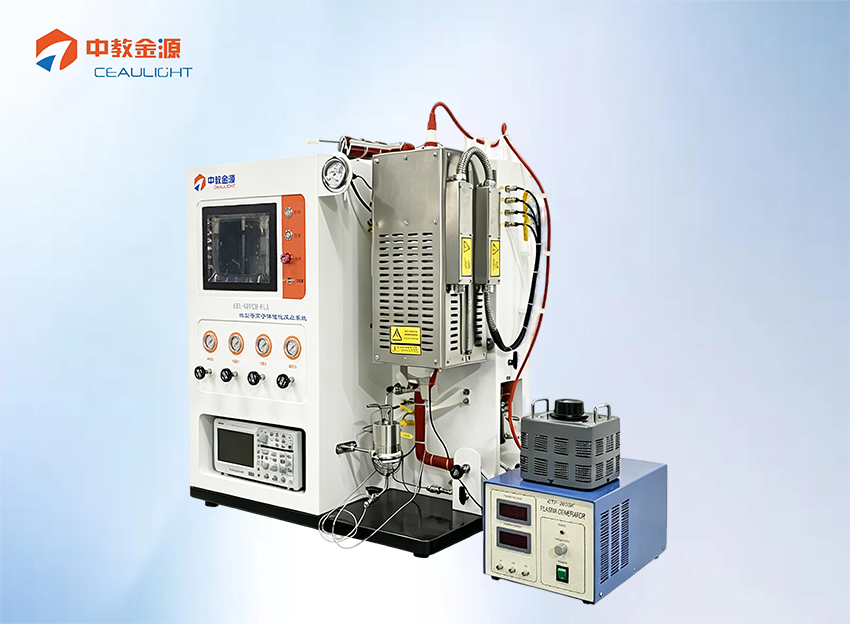

反应物料在总进料管路混合后，在反应器中先后经过预热炉和反应炉，并在反应炉区域反应，反应产物自底部排出后可经过选择进入前方气液分离罐，将液体产物冷凝后，通过出口阀门检测气体产物，或选择进入后方伴热管线检测全组分产物，前方冷凝器底部放空阀门可收集液体产物检测。

两种产物处理路径可通过切换三通球阀进行选择。

设备由等离子体电源产生等离子体，正负极连接线接入反应器后可对指定区域提供等离子体场进行催化，电源与示波器相连，通过示波器显示具体的等离子体放电波形。

实验方向：

适用于等离子体催化气体均相流动体系下的 CO₂ 还原、VOCs 降解、甲烷重整转化、催化合成氨及氨分解等反应；

技术亮点：

1，气路系统三路，数字质量流量控制器 50–100 mL/min，可自由选择各种气体，内置标定。

2，液路系统 1 路，采用注射泵供液，适用低沸点液相如多碳烷烃类（<100℃）进样；

3，等离子体与热炉同配，可对比实验、协调实验，加热提供程序升温模式，使温度控制更稳定，放电采用 DBD 形式等离子体放电，网状电极使放电接近辉光放电，更均匀。

4，配备 10 寸液晶屏显示系统，控制软件可视化触屏操控，反应工艺流程一目了然。

结语：

CEL-GPPCM-PLA 微型等离子体催化反应系统覆盖液相汽化、气相混配、等离子体协同热催化全链条实验流程，一站式满足等离子体 - 热耦合催化、低碳能源转化等前沿课题研究需求。中教金源持续深耕催化科研装备研发，依托桌面化集成设计解决多路物料精准输送、等离子体与高温协同调控等实验痛点，为高校与科研院所搭建小型化催化实验平台，以成套科研装备赋能前沿催化技术探索。
