CEL-VHP 真空体系产氢器件是光热协同真空反应平台，TA2 钛合金加热底座，高精度热电偶实时监测温度压力；模块化拓展多路气液进料与产物后处理，降低实验偏差，赋能光热催化制氢机理与性能研究！

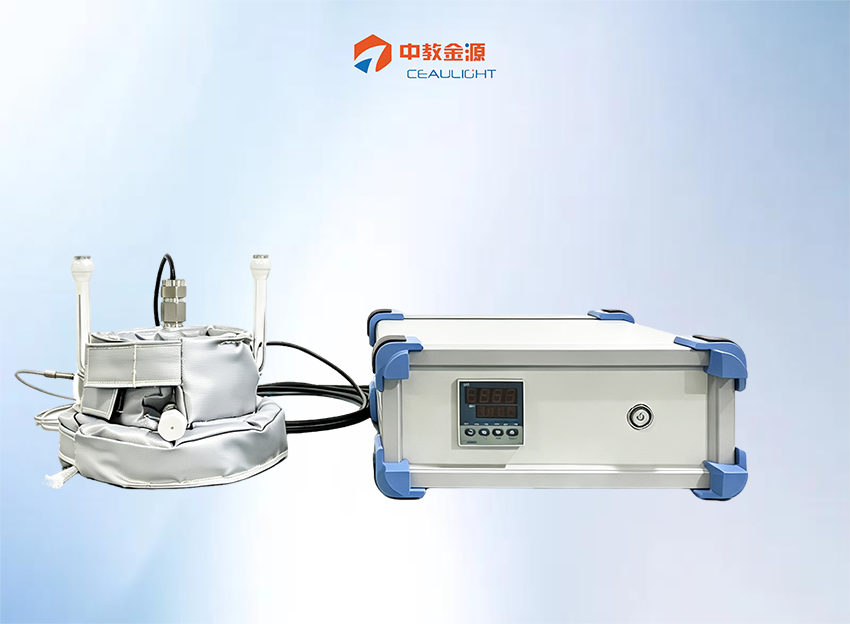

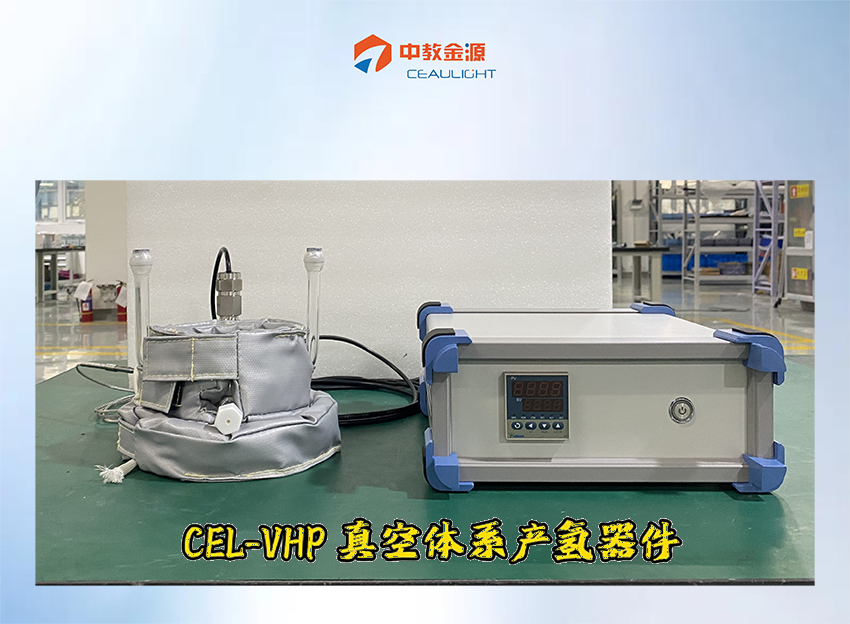

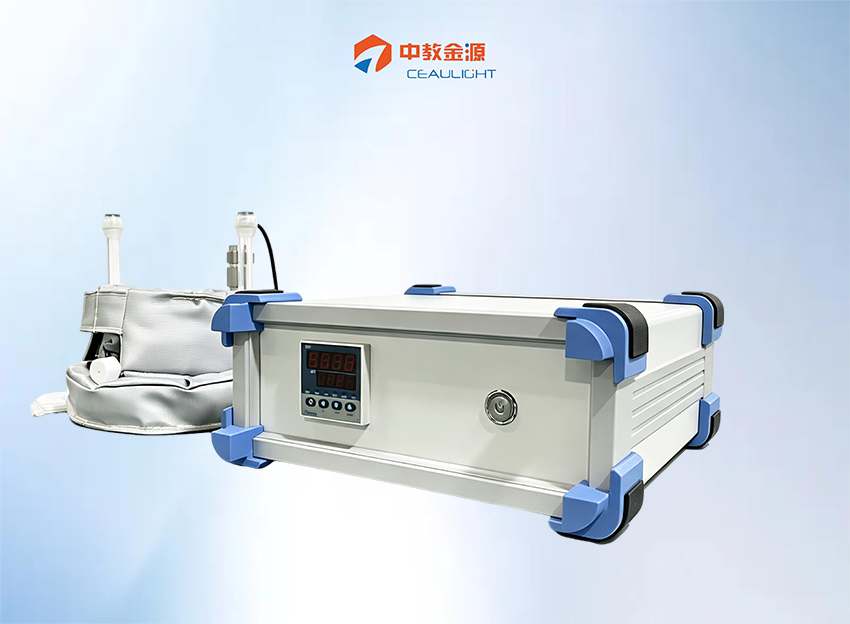

CEL-VHP 真空体系产氢器件为光热耦合真空反应系统，核心采用光制热真空反应器结构。光照单元搭载太阳光模拟器，实现反应器顶部垂直辐照；底部配置 TA2 钛合金法兰辅助外加热，并配备定制化热电偶组件，可在线实时精准监测反应床层温度与体系压力参数。

反应系统

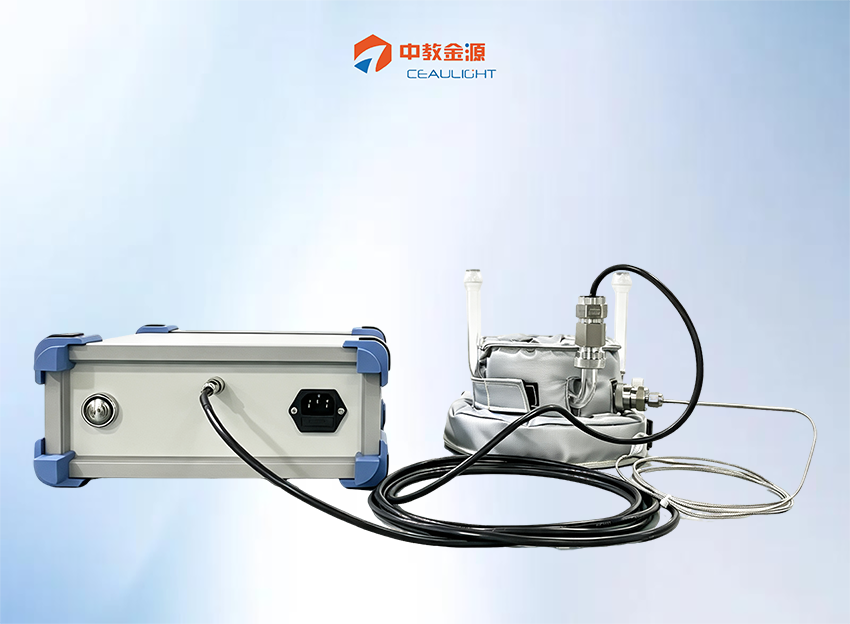

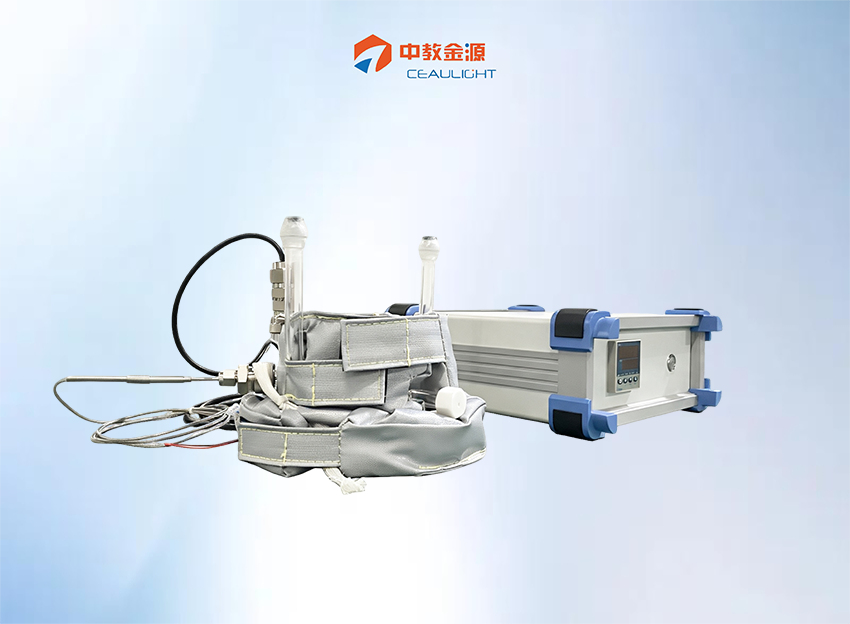

压力显示设备可实时监测系统内部压力，与反应器后方的压力变送器相连，旁边为测温热电偶接口，热电偶可连接测温盒，用于实现温度读数显示，测温点布置在反应器中心偏底部位置，亦可手动微调。

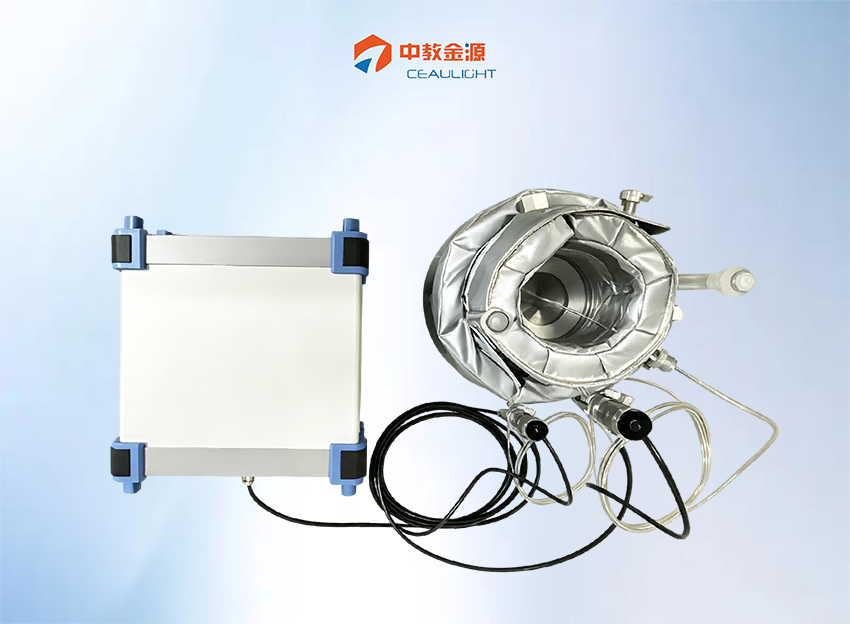

反应器外围包覆保温层，打开保温层后可见上部石英反应器，底部配置金属底盖及密封组件，实验工况下，可从石英反应器顶部引入光照；反应器底部搭载加热平台，通过金属底盖的热传导为反应体系供热。

使用时，固体催化剂与少量液态反应物放置于反应器底部。

反应器上方设有两处球磨口，可对接配套设备完成系统抽真空或气氛构建；底部设置取样口，能够采用注射器抽取气体样品以供检测。

技术亮点：

1，运行模式灵活可调：可满足间歇反应与连续流动两种实验工况。间歇模式可实现体系高真空抽取，满足负压密闭条件下制氢反应要求；连续流动模式采用常压运行，适配载气持续通入的动态催化产氢试验。

2，场域耦合性能优异：可实现光场、热场双场协同调控，可开展多变量、多条件平行对比光热催化制氢实验，适用性广泛。

3，温控与取样设计完善：反应器外部加装保温护套，有效减少热量散失，保障反应床层温度稳定可控；设备预留专用取样接口，方便实验过程中气体或物料实时取样检测，提升试验数据完整性与可操作性。

结语：

 CEL-VHP 真空体系产氢器件兼具光热调控能力与系统化拓展能力，稳定可控的实验条件保障数据准确可信，助力科研人员开展光热制氢研究，持续推动光热催化氢能转化方向的技术探索与成果产出。未来，中教金源将持续深耕新能源催化与氢能转化科研领域，不断优化科研装备体系，以高性能智能化实验设备助力高校及科研院所开展深层次、创新性氢能研究，助力绿色氢能产业高质量发展。
