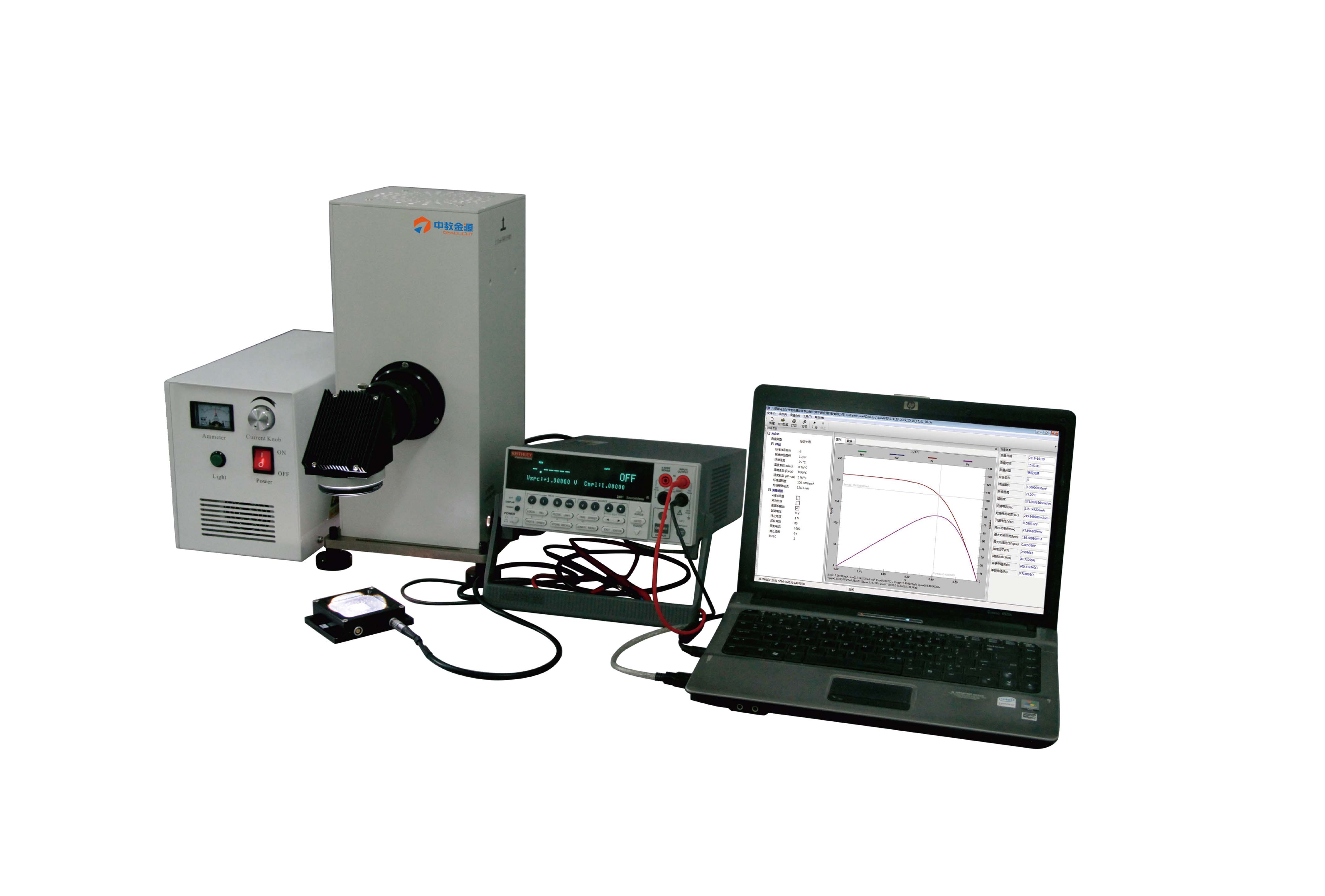

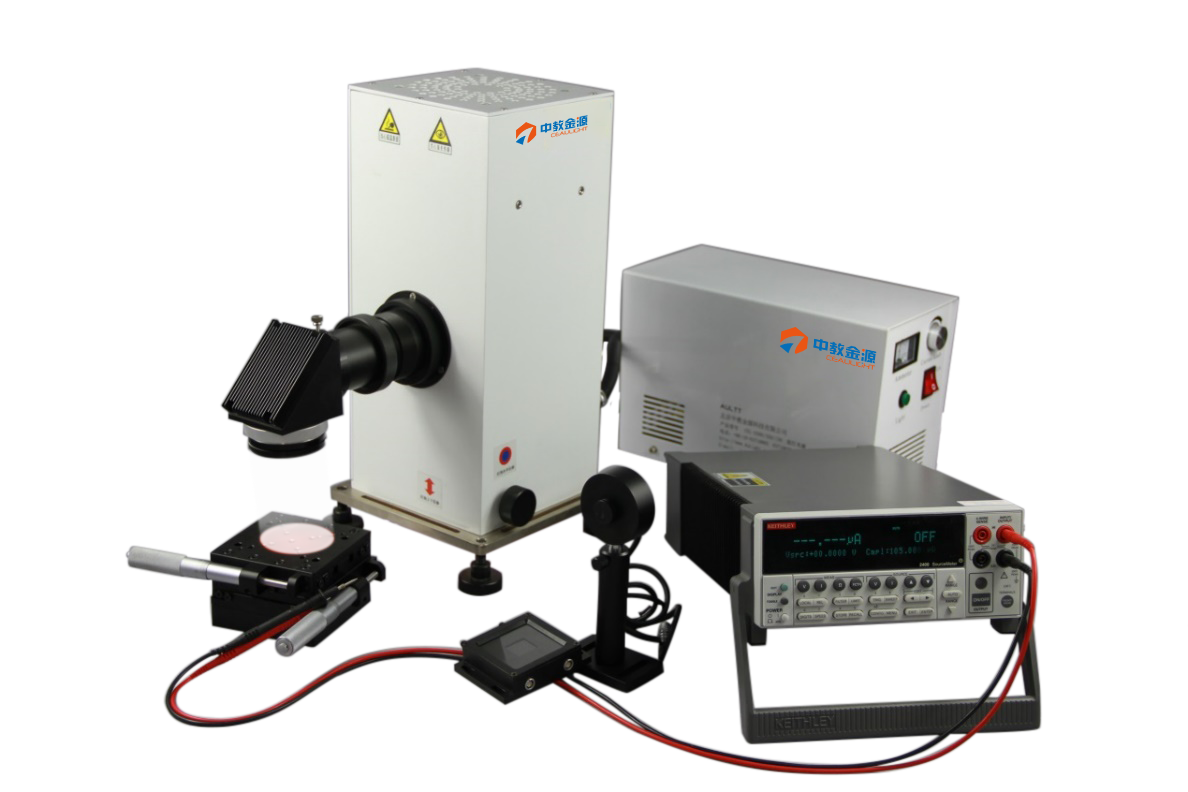

CEL-IV太阳能电池IV测试系统

型号:暂无

产地:北京

简介:CEL-IV太阳能电池I-V测量系统在太阳能光伏器件的所有性能表征手段中,IV特性测试无疑是直观、有效、被广泛应用的一种方法。

立即联系

在太阳能光伏器件的所有性能表征手段中,IV,PV 特性测试无疑是直观、有效、被广泛应用的一种方法。通过测量IV,PV特性曲线,并进一步进行数据分析处理,可以直接了解到光伏器件的各项物理性能,包括光电转换的效率、填充因子等。这些数据可以为光伏器件的研究、质检以及应用提供可靠的依据。中教金源提供高性价比的IV 特性测试系统,并提供专业的技术支持。

仪器功能:太阳电池IV特性测量及分析

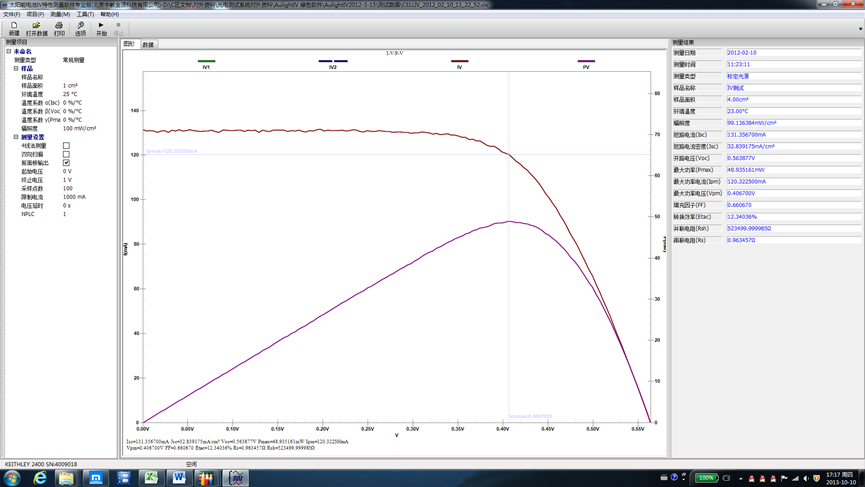

包括:1)测量光照条件和暗条件下的IV, PV 曲线;

   2)测量开路电压Voc、短路电流Isc、短路电流密度Jsc、最大功率电压Vmpp、最大功率电流Impp、填充因子FF、光电转换效率Eta



仪器优势

1.完整IV、PV特性测量和分析解决方案

2.测试方法符合IEC国际标准

3.标准太阳能模拟光源

4.原装进口KEITHLEY2400系列测试源表

5.光功率密度计,进口感应探头

6.标定标准太阳电池

7.标配样品测试台

8.中文的软件界面,兼容各种系统

9.图形化界面软件,操作方便

10.支持Excel、ASCII、XML格式数据导出

11.报表打印功能,自动生成完整的测试报告


技术指标

项   目

指标和说明

光谱匹配度

AM1.5G A级匹配

光斑辐照度

800-2000W/m2

最大测量面积

50mm×50mm(直径60mm)

电流测量

1nA—1.05A(3.15A)

电压测量

200μV—21V(210V)

功率计探头

190nm-11000nm精度0.001mw

标准电池

20mm*20mm

光斑均匀性

<5%

光强稳定性

<2%(rms)

电极连接

四探针法



系统标准配置

序号

产品名称

型号

配置

01

太阳能电池I-V特性测量系统

CEL-IV


1)测试工作站(含品牌电脑)
2)IV特性测试仪(吉时利KEITHLEY2401)
3
)工作台、样品台
4)数据传输线
5
)IV特性测试软件
6)全中文版控制软件,详细的数据输出

02

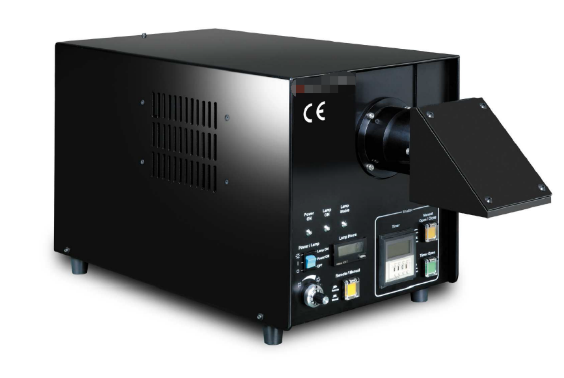

太阳能模拟光源

CEL-S500

1)高稳定光源系统
2)高稳定电源系统
3)平行光路镜头
4)光路转向滤光镜头
5)全光谱反射滤光片
6)AM1.5日光拟合滤光片

03

标准太阳能电池

CEL-RC

1)CEL-RCCN单晶硅标准太阳能电池
2)CEL-RCCO多晶硅标准太阳能电池
任选一种标准太阳能电池含标准检测报告

04

全光谱光
功率计

CEL-NP2000
CEL-FZ-A

1)感光探头
2)感光数据采集器
3)国产操控仪表
4)测量范围:2000mw,精度0.001mw

05

选配:
冷却循环水泵;
可温控平台;
温度监控器;
三维位移平台;
四探针平台

CEL系列

1)冷却循环水泵:可以控制平台或电池温度
2)可温控平台:用于控制样品温度
3)温度监控器:可实时监测电池实际温度
4)三维位移平台:手动和全自动任选,位移范围大于40mm
5)四探针平台:可固定样品,无阴影探针
